很多钢材生产过程中，会通过矫直机进行产品的矫直，矫直的目的就是让其直线度符合标准，而如何给矫直机提供当前产品直度信息，如何在矫直后也能快速了解产品合格程度，这就是本文介绍的在线直线度测量仪的作用了。

在线直线度测量仪在矫直机前后的应用效果

在线直线度测量仪主要用于金属棒材、管材、陶瓷管材、圆钢、圆棒、钢管等产品需要在线快速测量直径和直线度检测。

在线直线度测量仪是可安装于产线上进行在线检测的设备，可检测每米直线度，即当轧材通过有1米的位置时，即开始进行检测并给出直线度数据，其每个测头的测量频率都是500Hz，随着被测物的前进，可获得实时的每米直线度尺寸，任意间隔1米的两个点的直线度均检测到位。

在线直线度测量仪在矫直机前后的应用效果

由于其检测频率大，并且可定制成更高频率的测量设备，因此它可用于各种速度的产线，满足各种检测需求。

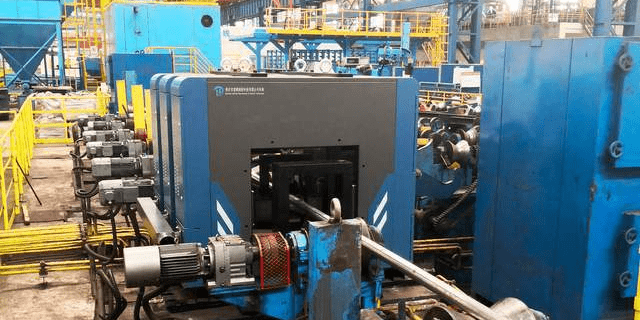

安装在矫直机前

在线直线度检测仪安装在矫直机前，可检测被测物的直线度尺寸，检测到的数据除了显示在显示屏及大屏上，还可直接传输给矫直机，方便矫直机进行针对性矫直。

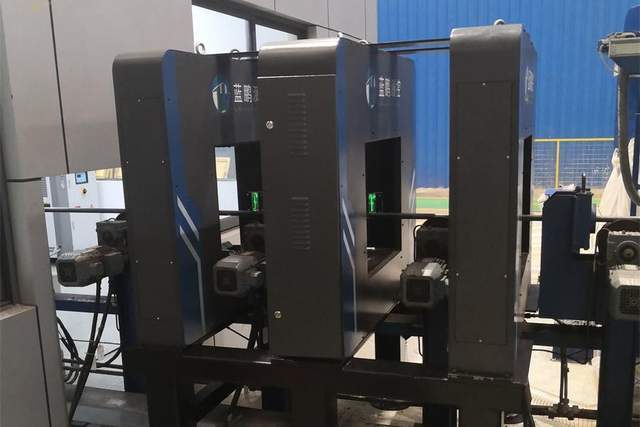

安装在矫直机后

直线度检测仪安装在矫直机后，主要是检测经过矫直的被测物是否合格，可将检测数据传输到分拣系统，从而实现智能分拣。

在线直线度测量仪在矫直机前后的应用效果

一般而言，在线直线度测量仪采用一台即可，至于安装在哪个位置，根据不同的产线、不同的检测需求、不同的产品，选择合适的位置安装即可。

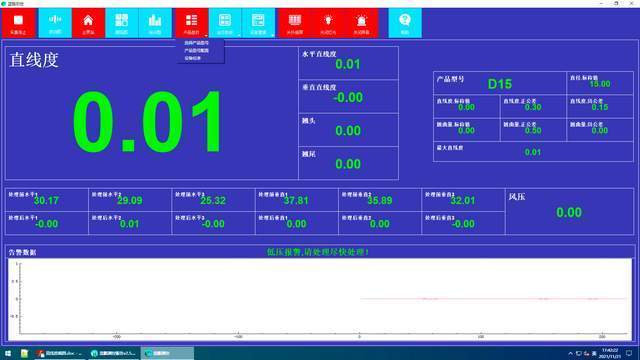

（1）显示器显示内容：实时直线度误差值及外径及各种分析信息。

（2）产品参数设置：可设置产品规格、棒材标称直径、直线度公差等参数。

（3）系统参数设置：可设置刷新频率、通信端口等。

（4）报警设置：可设置报警的形式和阈值，测量值超差时声光报警。

（5）修正功能：误差过大时，放入标准直棒后校准可恢复精度。

（6）存储功能：每根钢材保留一个完整的测量记录，测量记录可随时导出。

（7）通信接口：TCP/IP协议，网线传输，测径仪至工控机。

在线直线度测量仪在矫直机前后的应用效果

目前也已有很多厂家定制了测量仪，使用后，无论是从效率，还是从品质，甚至是经济效益方面，都得到了显著的提高。

本文由保定市蓝鹏测控科技有限公司编写
