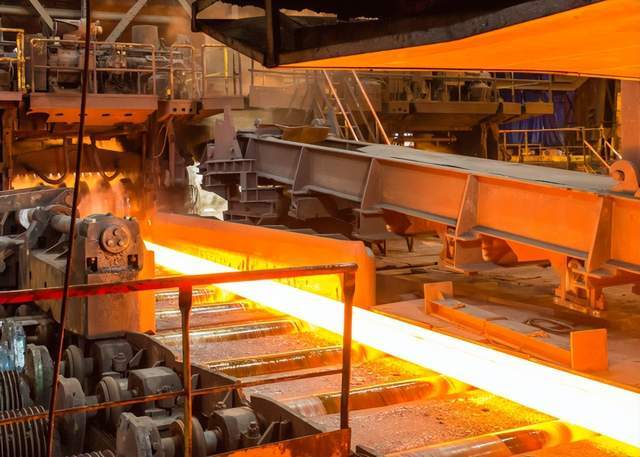

轧钢过程中钢板的宽度是一个重要的参数，它直接决定了成材率。同时，随着高新科技越来越广泛的应用到工程实际中，许多控制系统需要钢板实时宽度值作为模型参数。

当前，相当一部分宽厚板厂还在采用人工检测的方法，检测环境恶劣，质检人员在这种环境下工作，安全得不到很好的保障，容易疲劳，进而影响检测质量。同时，人工检测只能选在带钢冷却后操作，不能检测温度很高的钢板，起不到实时检测的作用，随着工业自动化程度的日益提高，我们更需要在线的宽度数值用来实时控制和调整轧制策略。

目前蓝鹏测控常被应用于板材检测的测宽仪有光电测宽仪、机器视觉测宽仪、激光测宽仪这三大类，而光电测宽仪又分为平行光测宽仪、广角测头测宽仪、平行光+广角测头测宽仪。而近期，在机器视觉测宽仪的原理中，又增添了“一员大将”——双目测宽仪。

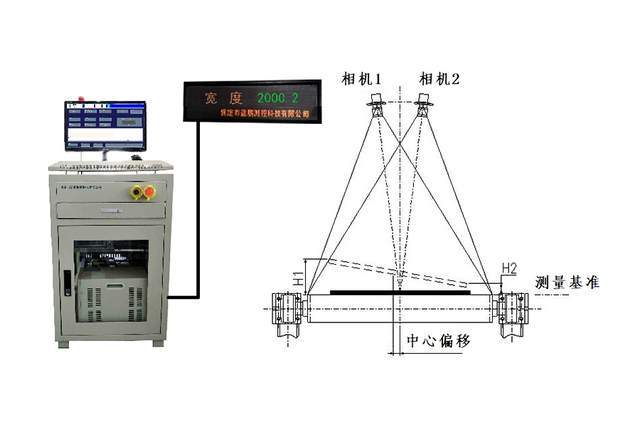

双目测宽仪测量原理

再利用相机测量宽度时，由于单个相机在成像时存在“近大远小”的现象，并且单靠摄入的图像无法知道被测物的距离，所以由被测物的跳动导致的被测物到工业相机之间距离变化，使测量精度难以提高。因此测宽仪需要采用两个相机从不同的角度对被测物同时进行测量，两个工业相机就像人的双眼，可以形成立体视觉，这样就可以得到足够的信息判断被测物的距离，修正和消除距离变化对测量的影响。

设备技术参数

宽度测量范围：500～1000mm（可定制）；

宽度测量精度：≤±1mm；

宽度测量频率：500Hz；

电源电压（V）：AC 220±15%，50Hz；

测宽仪实现功能

（1）数据存储功能。可将测量数据存储到系统硬盘上，存储时间大于1年，每张板带生成一个检验报告。

（2）历史数据查询功能。可查询历史数据，并可将历史数据转换成Excel格式查看。

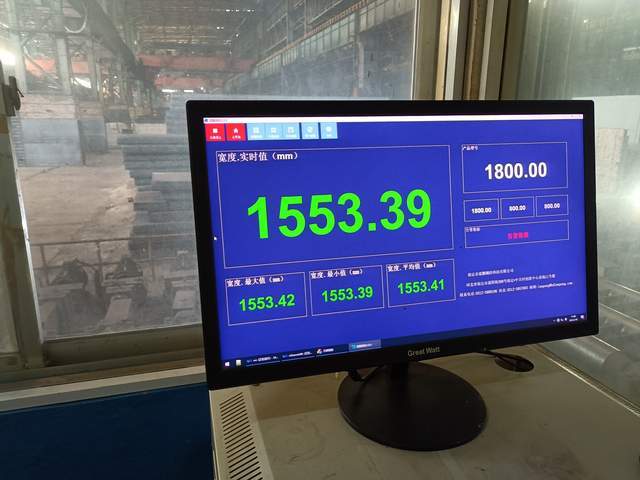

（3）曲线拟合功能。可拟合宽度数据的波动曲线，便于掌握被测物的宽度尺寸变化趋势。

（4）校准功能：放入标准尺可校准宽度测量精度。

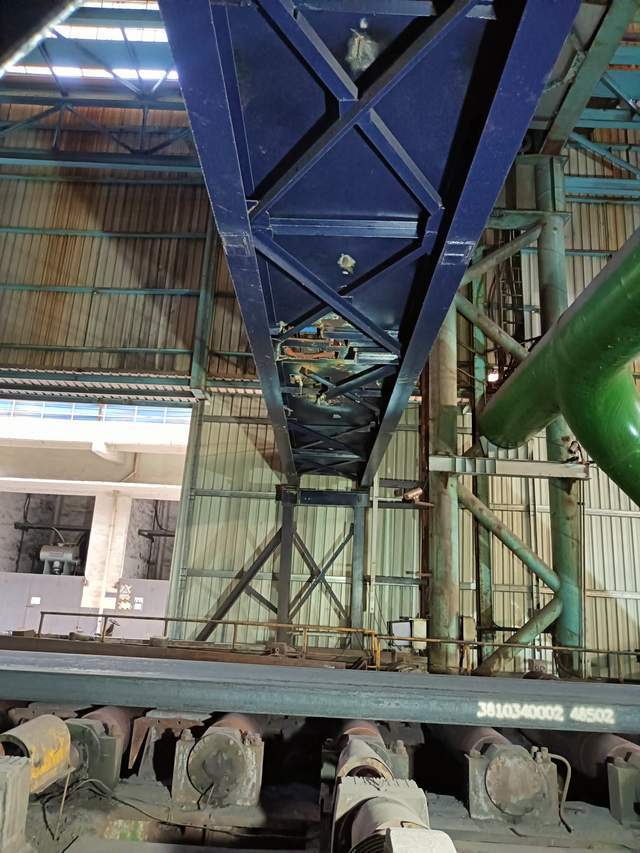

双目测宽仪的两个工业相机从不同的角度同时拍摄钢板的两个边缘，模拟人的双眼，形成立体视觉，进行高精度的宽度尺寸检测。

本文由保定市蓝鹏测控科技有限公司编写
