对于板材类产品而言，对其几何尺寸的品质检测，往往是宽度与厚度兼具的，为了同时满足两种检测需求，制造了组合式测宽测厚仪。

单独的测宽仪的原理有光电、机器视觉、激光等，光电测宽仪不仅可选择的测量原理多，还能进行各种规格尺寸的宽度尺寸检测，也是常用的宽度测量设备；测厚仪有光电、激光、射线等，由于激光传感器没有危害，更多的还是使用激光测厚仪。

也因此，测宽测厚仪采用光电与激光相结合的方式进行检测，性能更好、性价比更高，将其组合到一起，也无需为两种方式的测量而采购两台设备。

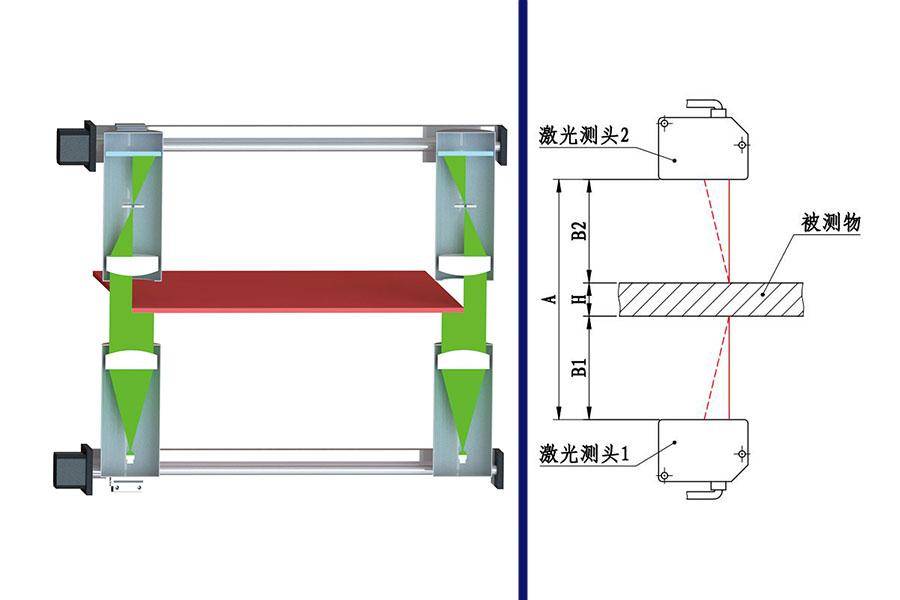

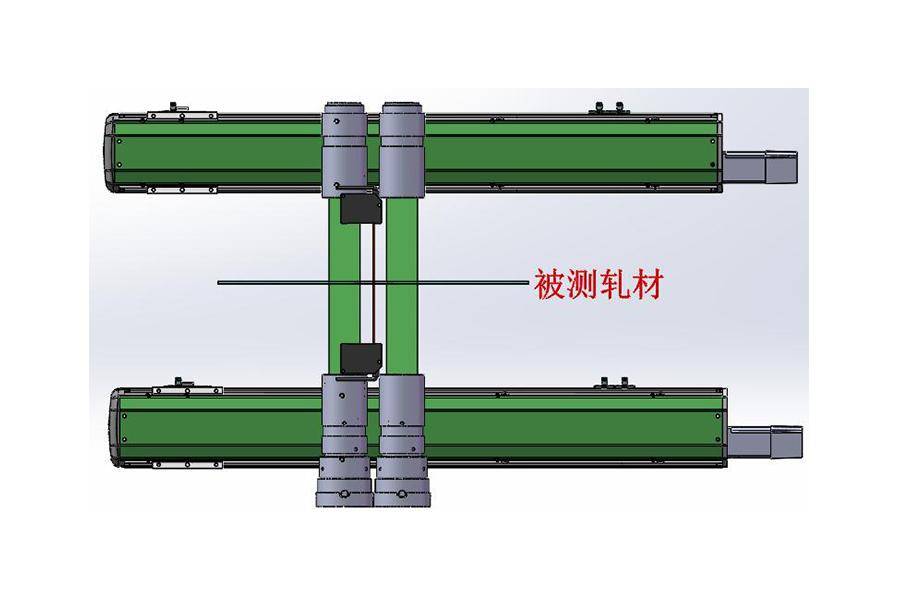

对于宽度的检测，采用的是双镜筒测头测量，可通过移动测头的位置，实现测量范围的改变；对于厚度的测量采用激光测厚的方式进行，其测量点由上、下两个对射的激光测头组成。

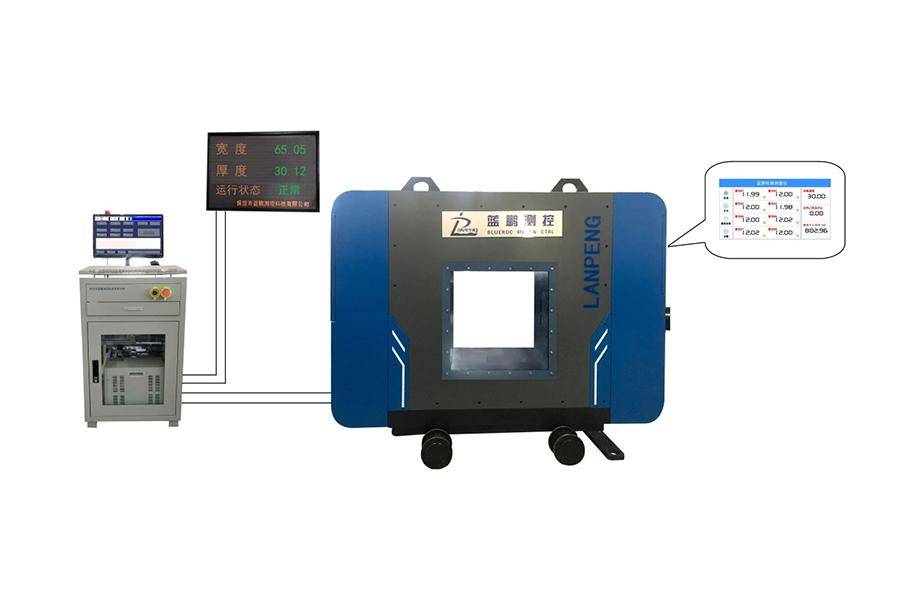

测宽测厚仪工作时，由人工设置测量带材的参数范围（宽度、厚度及超差范围），直线运动机构带动40测头运动，自动切换到所设置的测量位置，宽度数据由两组40测头测量；厚度数据由上下对射的激光测头测量B1和B2的数据；宽度及厚度数据通过数据线传输给工控机进行计算、曲线拟合等复杂运算。运算结果将同时在电气室液晶显示器和现场LED显示屏上显示。

测量及显示内容

操作室液晶显示器：实时显示轧件的宽度尺寸和厚度尺寸；实时显示宽度尺寸和厚度尺寸的波动曲线。显示设定的宽度标称值、厚度标称值及正负公差等。

现场LED显示屏：实时显示宽度尺寸和厚度尺寸。显示频率1-3次/秒。

光电测宽系统与激光测厚系统均是蓝鹏测控自主研发的产品，因此生产厂家为客户可定制成不同范围、不同精度、不同防护等级、不同原理等的测量设备。当然也不仅仅包括测宽与测厚，其余的诸如测长、测径、测直线度（圆形轧材）、测表面缺陷等均可为客户择优方案定制，不管是性能上，性价比上，还是使用效果上都更好。

本文由保定市蓝鹏测控科技有限公司编写
