随着产线的发展，自动化程度越来越高，生产速度越来越快，人们对产品的品质要求越来越高，对检测也提出了更高的要求。传统的检测与测量手段已经很难满足测量效率要求，业内迫切需要一种新型高效率的测量设备。

产线多种多样，所需测量仪器种类更是多样，蓝鹏测控专注研发几何尺寸测量仪，并在多种检测领域取得了不俗的成就，本文就介绍其中一种——智能测径仪。

智能测径仪

智能测径仪能做到每秒2000个外径尺寸检测，相较于人工，2~5秒检测一个数据，其效率提高上千倍。

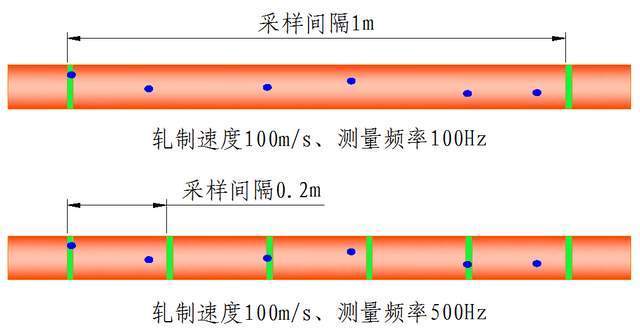

测量频率是衡量测量仪器品质的重要指标。在测量高速运动的轧制产品时，测量频率越高，测量点的间隔越小，检测出产品缺陷的几率就越高。假设轧材的轧制速度为100m/s，每米范围内有6个缺陷点。当测量频率为100Hz时，每米检测到1个缺陷点；当测量频率为500Hz时，则有可能在1米范围内检测到多个缺陷点。

智能测径仪

因此测量频率越大，所能检测的缺陷信息越多，而它又是安装在产线中使用的，使得漏检的可能性大大降低，是高性能的在线检测设备。

功能介绍：

（1）显示内容

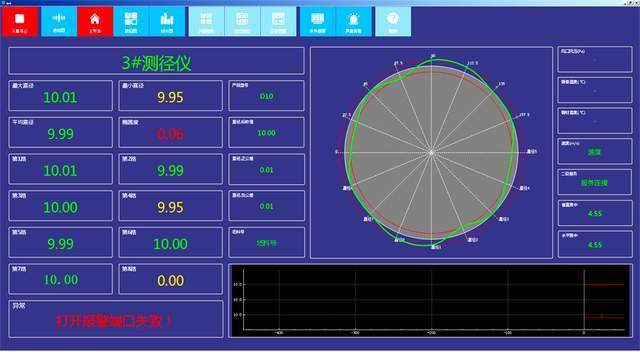

主控室液晶显示器：管材截面的直径、平均值、椭圆度；各路测头的分项测量值；设定的钢管长度、速度、标称直径、上下公差等；尺寸波动趋势预报（输入钢管长度和速度后可以对应外径在管材的位置），缺陷分析曲线。

实时显示管材长度变化，管材实时温度值，最大最小值和超差尺寸在管材的具体位置，光标移动到相应位置即可显示；实时显示测量数据动态趋势。

当测量数据在设定的范围内变动时，数据呈现绿色；当测量数据超差（即超出设定的范围）时，数据的颜色呈红色。

智能测径仪

（2）软件功能

产品参数设置：可设置产品规格、正负公差等参数；

系统参数设置：可设置故障通道、通信端口、系统的校零等；

数据存储：数据记录、数据导出EXCEL、历史数据查询，存储时间大于3年；可查询某一时刻的尺寸，时间精确到秒。

报警设置：可设置超差、设备超温、管材超温报警的阈值；

修正功能：自动/手动，输入热膨胀系数后校准。

温度系数自动修正：带有温度采集接口，可外接现场高温计并通过采集到的温度自动调整热膨胀系数(需配置测温仪)。

智能测径仪

（3）报警功能

超差报警：主控室相关数据颜色警示及报警器声光报警。

测径仪超温报警：主控室报警器声光报警。

管材超温报警：主控室报警器声光报警。

（4）通信接口

TCP/IP协议，光缆传输，测径仪至主控机。

TCP/IP协议，光缆传输，主控机至现场LED屏。

智能测径仪

在线测径仪被广泛使用还在于它带给产线的切实利益，效率、品质、经济效益等的提升，成本、原材料、废品等的减少，都是其替代人工检测的重要因素。
