外径、宽度、厚度、长度等几何尺寸是工厂常测的尺寸之一，目前各种几何尺寸的检测基本上都使用了在线检测仪器，长度尺寸的测量也有专门的在线测长仪用于尺寸检测。
蓝鹏测控成为某热轧钢材研发制造了在线测长仪，下面一起来看一下测长仪的工作。
测长仪采用机器视觉原理进行检测，工业相机在不停拍照，通过软件系统进行识别计算等多种处理，得到高精度的长度尺寸信息。
LPGL12型钢管测长仪是非接触检测设备，主要用于钢管穿孔机后的钢管长度检测。设备测量的数据客观，实时性好，测量结果保存完整，适用于质量监测、跟踪按质量等级进行产品分拣等。

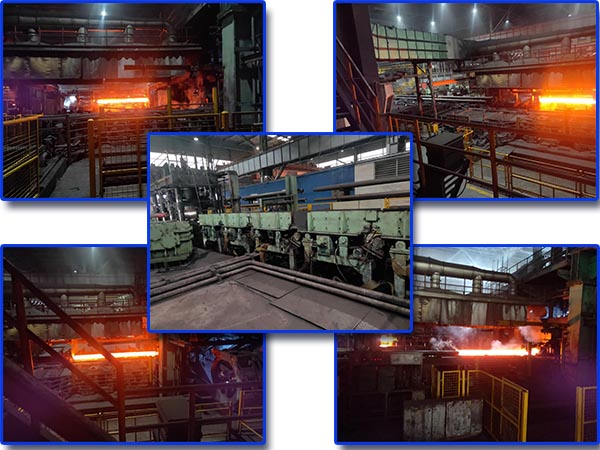

钢管现场图片
直径相机安装

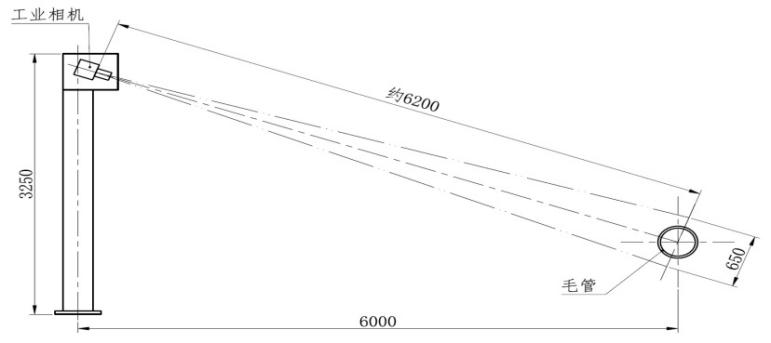

通过现场勘查，测量直径的相机安装在穿孔机出口侧面控制室附近的立柱上（立柱由我公司提供），测量穿孔机出口毛管直径。由于拍摄物距很大而毛管在穿孔过程中抖动范围很小，不需要在增加检测物距的相机。相机及立柱的设计形式见下图。
测长相机安装
测长相机安装在车间的H型钢立柱上，在两个立柱之间加装横梁安装测长相机，横梁由我公司负责提供。

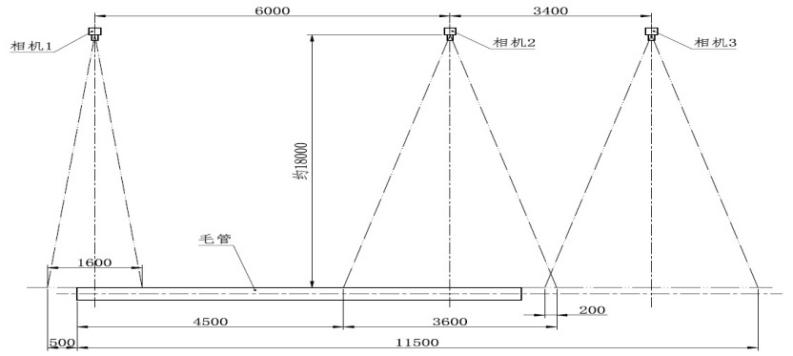

被测毛管长度范围为5000～11000mm，长度差值为6000mm，在测量位置毛管的一端靠近精轧机入口，另一端根据毛管长度不同位置不同。为精确测量毛管的长度，本设备采用3台工业相机相机进行测量。其中一台检测位置比较固定的精轧机入口端面；2台检测位置跨度比较大的另一个端面，每台相机的视野长度为3600mm。

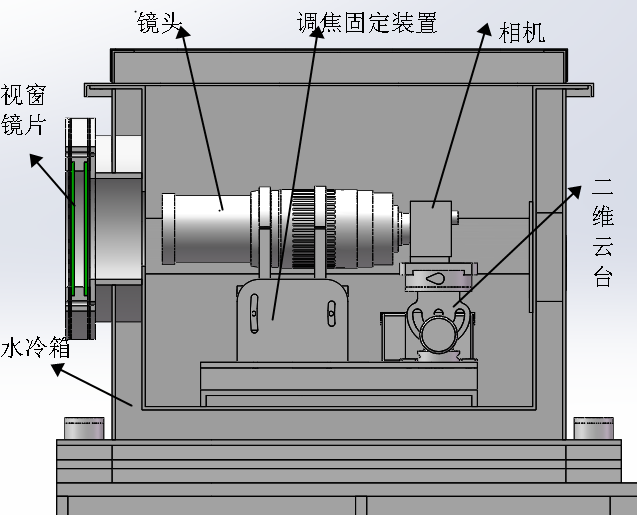

相机的照射角度的调整
考虑到现场温度较高，所以把相机固定在一个水冷箱内，以保证相机能够长时间稳定工作。通过调整二维云台可以调整相机的俯仰角度和水平左右角度。角度调整好以后，把调焦固定装置螺栓锁紧即可。整个相机水冷箱为密闭式。

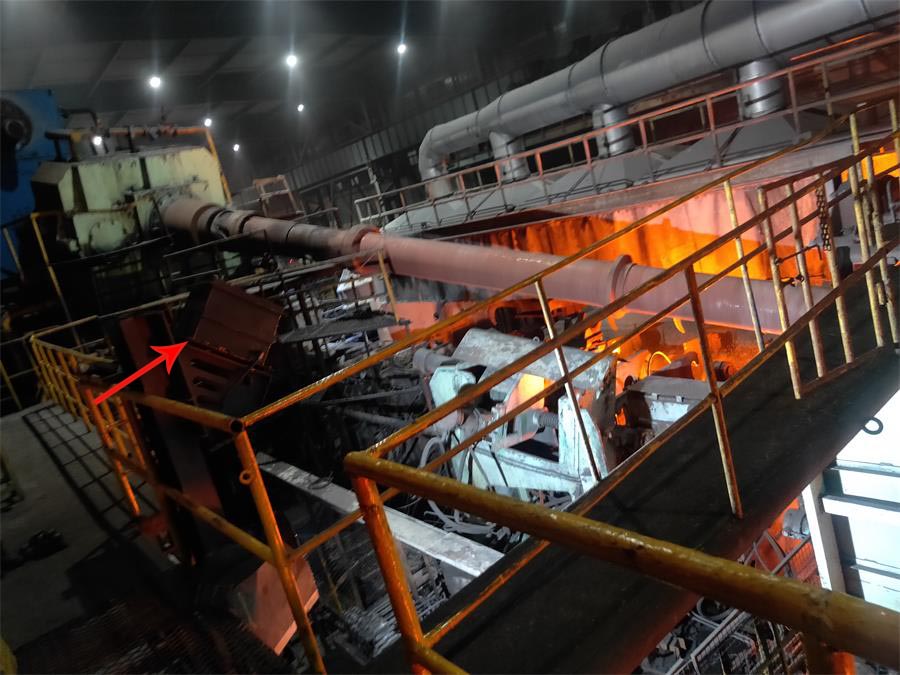

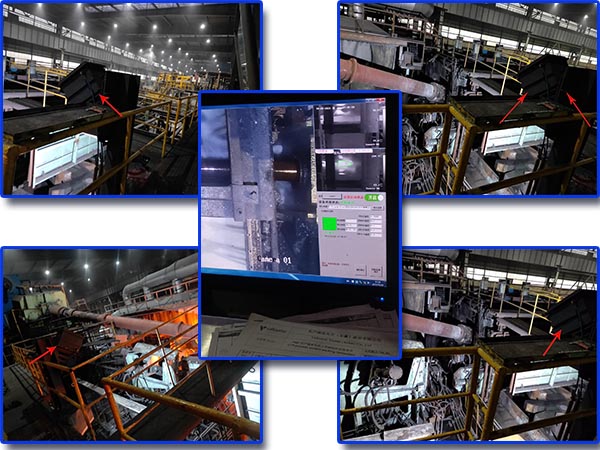

测量现场图片
技术参数
1）直径测量范围：0～600 mm
2）直径测量精度：±0.6mm
3）长度测量范围：4500～11500 mm
4）长度测量精度：±10mm
5）测量频率（相机拍摄频率）：14帧/秒
6）允许被测物温度： 0～1300 ℃
7）使用环境温度： -10～50 ℃
8）存储温度：-25～75 ℃
软件系统

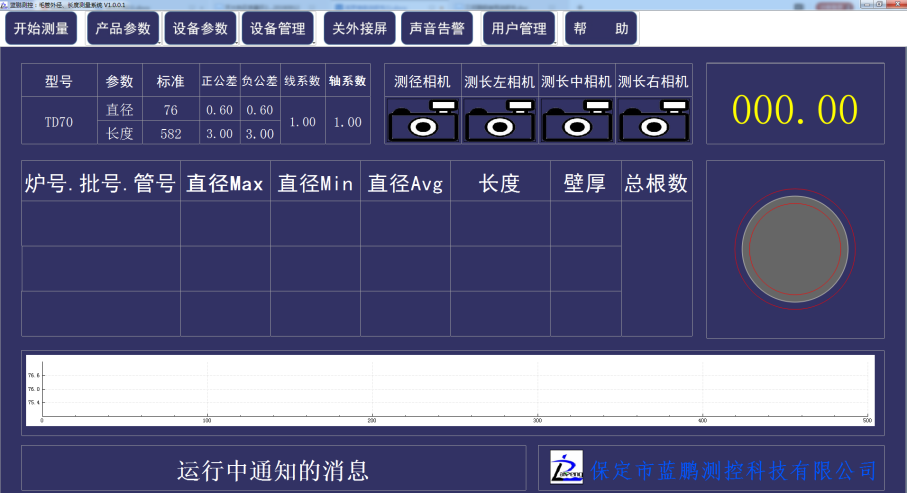

点击工具栏上的开始测量，检测与数据库的连接情况，初始化相机，结果在界面上显示出来。
测量的实时信息在界面，大屏上显示，如果超出公差，则发出报警。
大屏上数据，正常是绿色，正超差是红色，负超差是黄色。

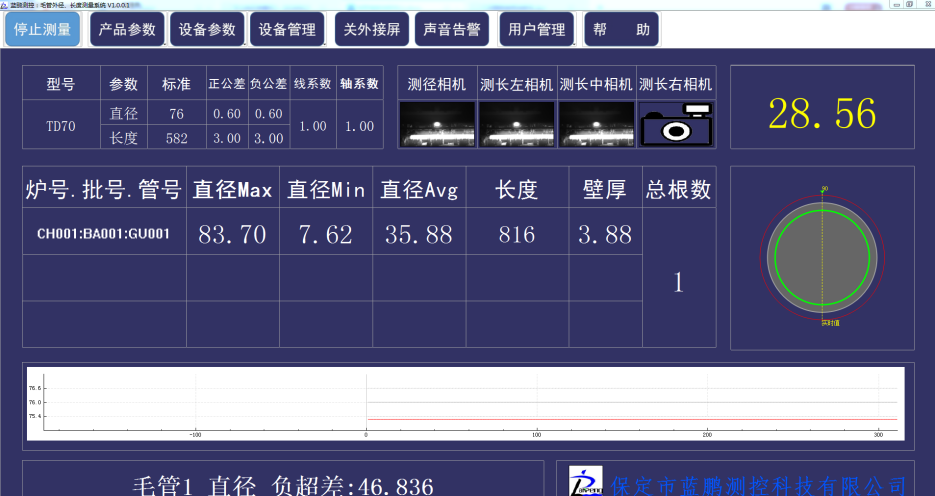

1）测径
2）测长

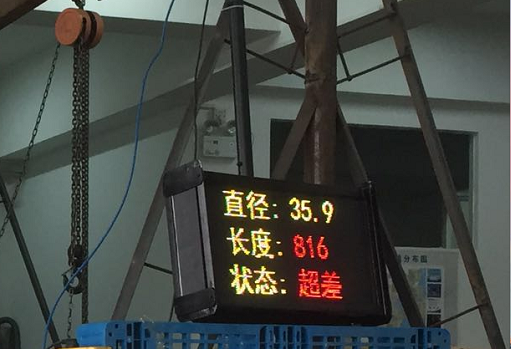

3）大屏

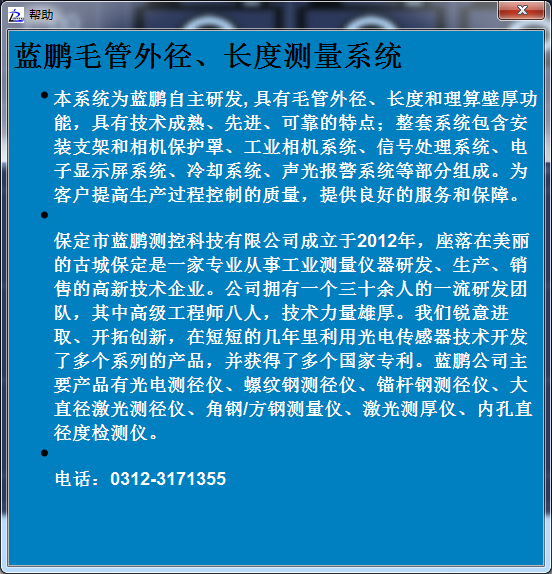

系统帮助
测长仪——在线设备的一种，用于热轧产品的的长度尺寸检测，冷轧检测，则可使用灯光打光进行检测，根据不同长度检测需求，选择不同组数的工业相机，从而实现高精度长度检测。
