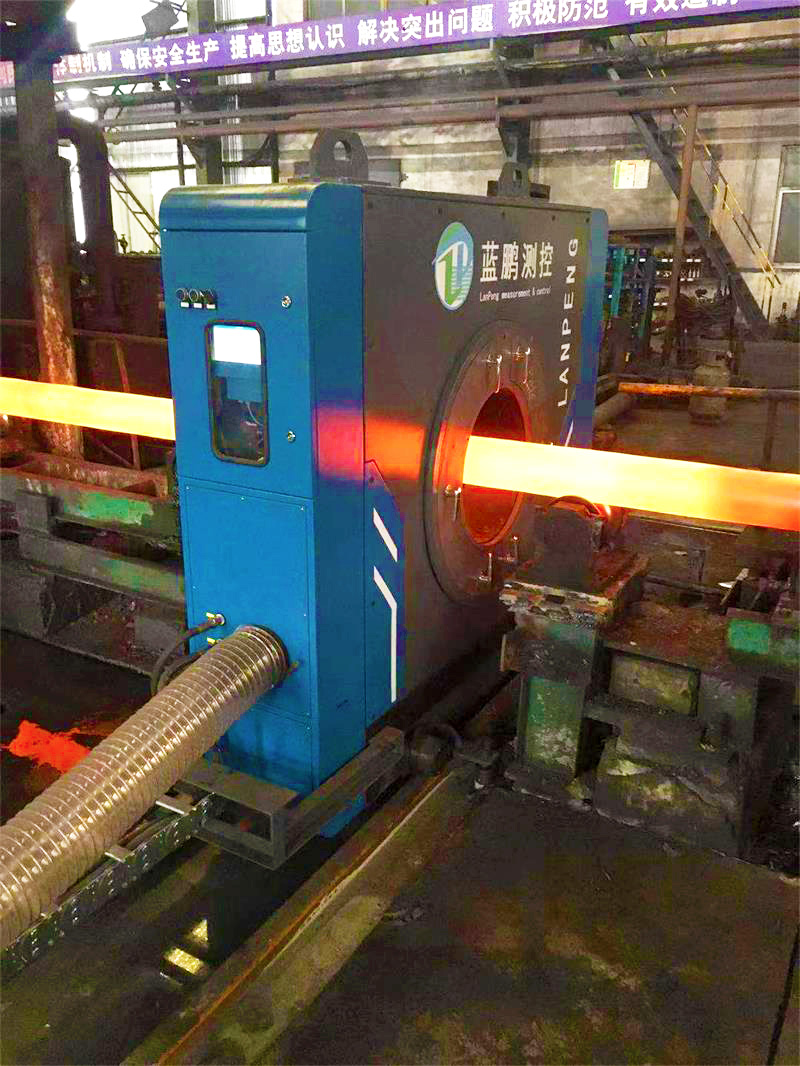

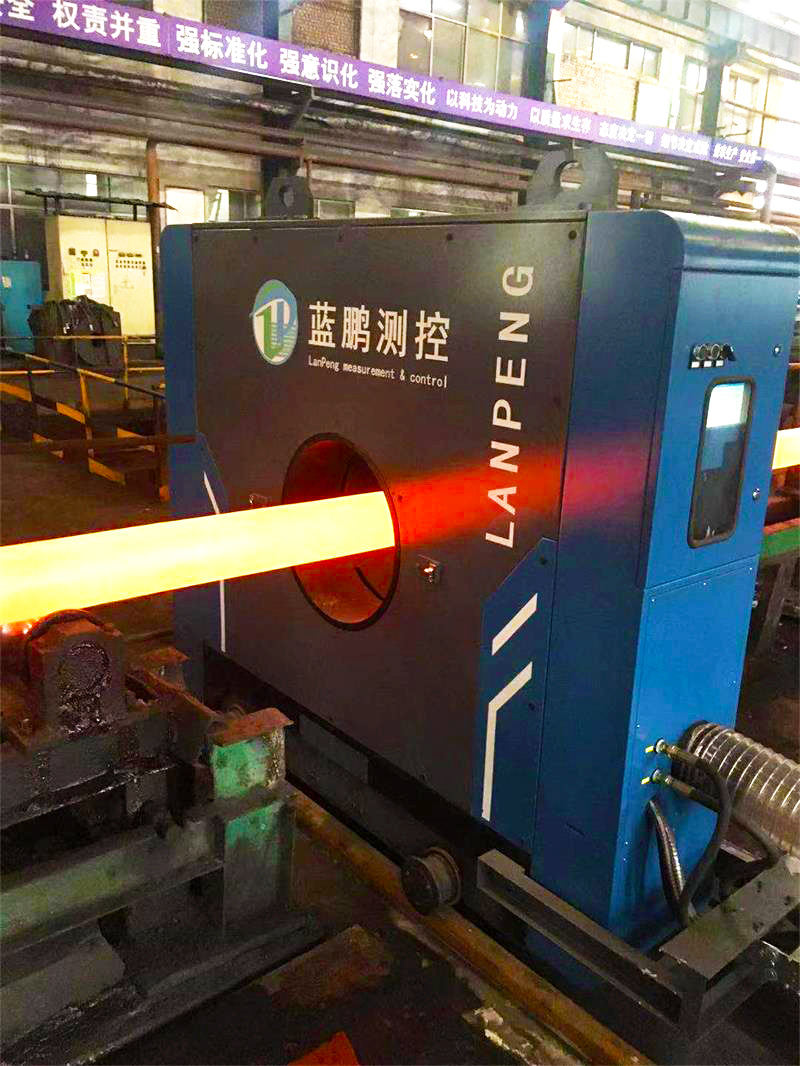

热轧管材产线正在加速推进自动化进程，高温是制约实时检测的一大阻碍，要想获得实时精准尺寸，蓝鹏测控为某制管厂定制了一台智能测径仪，其采用了一系列的冷却防尘设施，使其能安装在产线进行实时高精检测。
出现难以检测的原因分析
热轧温度高；
热膨胀特性；
管材尺寸大；
测量精度等。

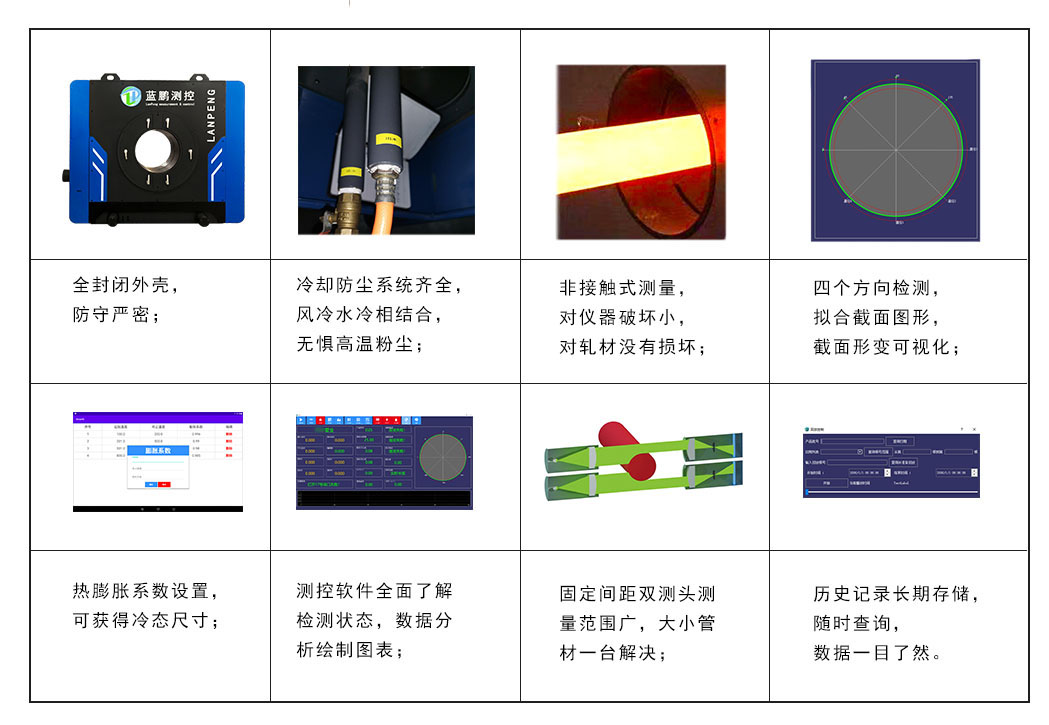

测径仪使用优势
全封闭外壳，防守严密；
冷却防尘系统齐全，风冷水冷相结合，无惧高温粉尘；
非接触式测量，对仪器破坏小，对轧材没有损坏；
四个方向检测，拟合截面图形，截面形变可视化；
测控软件全面了解检测状态，数据分析绘制图表；
热膨胀系数设置，可获得冷态尺寸；
固定间距双测头测量范围广，大小管材一台解决；
历史记录长期存储，随时查询，数据一目了然。
主要技术参数
测量范围：测量范围：φ140～φ180mm；
允许偏差：测量钢管≤±0.05mm；
重复性：＜0.01mm；
测量频率：测量频率：≈500Hz。
显示内容

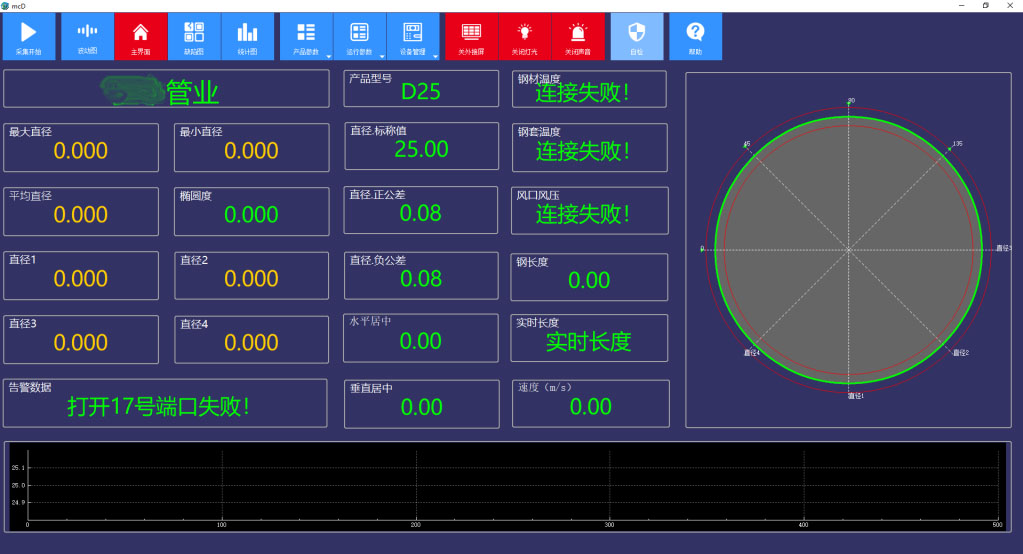

主控室液晶显示器：管材截面的最大/最小直径、平均值、椭圆度；各路测头的分项测量值；设定的钢管长度、速度、标称直径、上下公差等；尺寸波动趋势预报（输入钢管长度和速度后可以对应外径在管材的位置），缺陷分析曲线。
实时显示管材长度变化，管材实时温度值，最大最小值和超差尺寸在管材的具体位置，光标移动到相应位置即可显示；实时显示测量数据动态趋势。
当测量数据在设定的范围内变动时，数据呈现绿色；当测量数据超差（即超出设定的范围）时，数据的颜色呈红色。
设备安装简略步骤
测径仪进厂前的准备——测量车的安装——电源、电器及通信线缆的敷设——主控机柜——现场LED显示屏的挂装——鼓风机的安装。
测量软件的应用
双击图标启动软件。

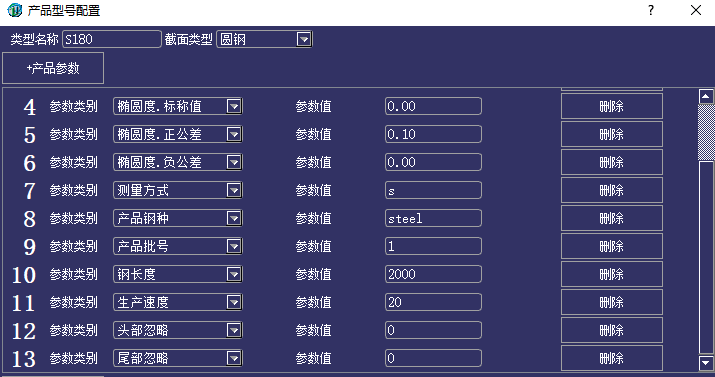

产品型号配置——在对应界面输入相应数值。
举例说明，如需要增加一个产品型号为“S180”的圆钢钢钢种，其规格如下：
直径标称值：180.0mm(以下不做特殊说明，所有单位默认为mm)，合格范围在179.0~181.0 。
椭圆度标称值0.05，合格范围0~0.05。
钢种为“steel”，批号为“1”。
完成后，点击确定，即可保存本型号的设置、并退出。重新返回到产品型号配置界面。可根据生产情况，选择参数型号。

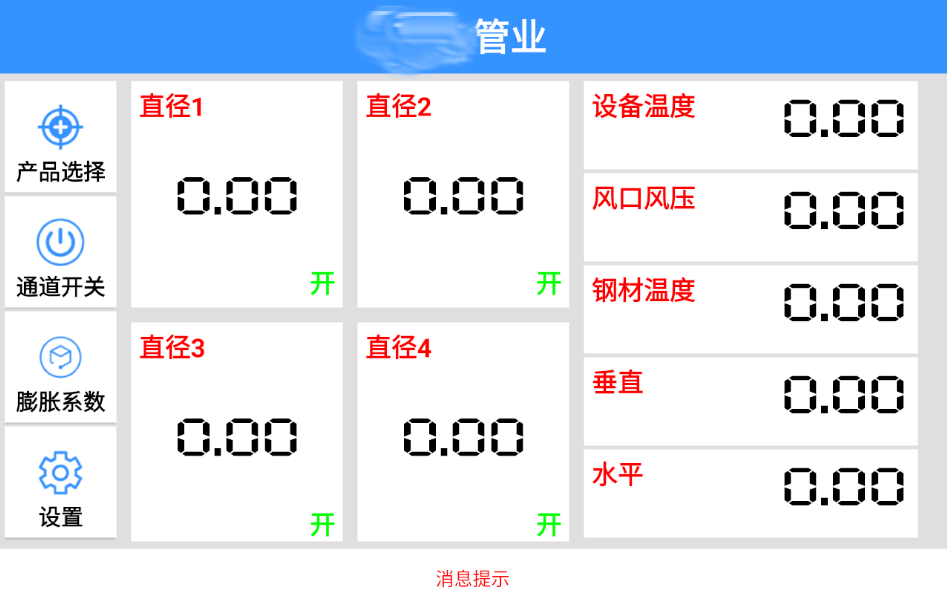

此外，还有下位机软件如下图。
热轧管材测径仪目前已投入使用中，在热轧管材行业中担任“检测员”的重任，任何不合格品都被一一挑出，提高成材率，降本增效。
