圆棒在矫直机矫直后，总是需要检测一下它是否已经符合规格，为了适应自动化的生产线，研发了在线直线度测量仪。
在线直线度测量仪应用后能实时检测直线度尺寸，遇到不合格品实时提示，这样工作人员能及时反映，将不合格品归置到一个位置，稍后将其进行重新矫直，保证每个轧材都符合标准。
整套系统主要由三台测量仪和测量仪支架、托辊、过钢导槽、控制柜、工控机、显示器、LED显示屏、声光报警器等组成。
整个系统中测量仪安装在矫直机出口，用于监测通过矫直机的圆棒是否符合标准，控制柜安放在控制室或其它环境适合电脑工作的室内。用于测量数据的监测与直线度测量仪的控制。
工作时，棒材通过测量仪的测量区。三台测量仪的6组测头同时测量圆棒测量截面边沿的位置，并根据各截面边沿的位置计算圆棒的直线度误差。
直线度测量仪操作规程
1、开机
开机顺序：控制柜后面板“电源开关”→前面板“工作开”按钮→工控机。
2、打开测量软件

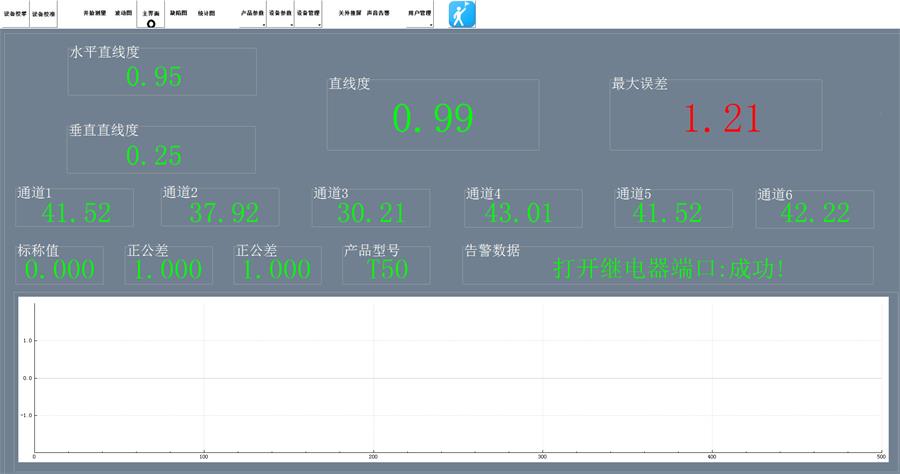

双击工控机桌面上的快捷方式图标，打开测量软件。
3、设定或选取产品参数
根据产品规格选择或添加产品型号和参数。
4、过钢导槽宽度调节
根据被测产品的规格调整好测量仪过钢导槽的宽度。
5、直线度测量仪进入测量状态
确认直线度测量仪状态良好后，点击“开始测量”按钮测量系统进入测量状态。
6、关闭测量软件
点击“停止测量”，系统退出测量状态。单击“退出”按钮或程序界面右上角的“×”按钮即可退出测量软件。
7、安全关机
在操作系统内安全关闭计算机→按下控制柜面板上“工作关”按钮，给直线度测量仪断电→关闭控制柜后面板上的电源总开关。
注意：当出现1小时以上、4小时以下的生产间歇时，应按下控制柜面板上“工作关”按钮，使系统处于待机状态；当出现4小时以上的生产间歇时，应完全关闭直线度测量仪系统。

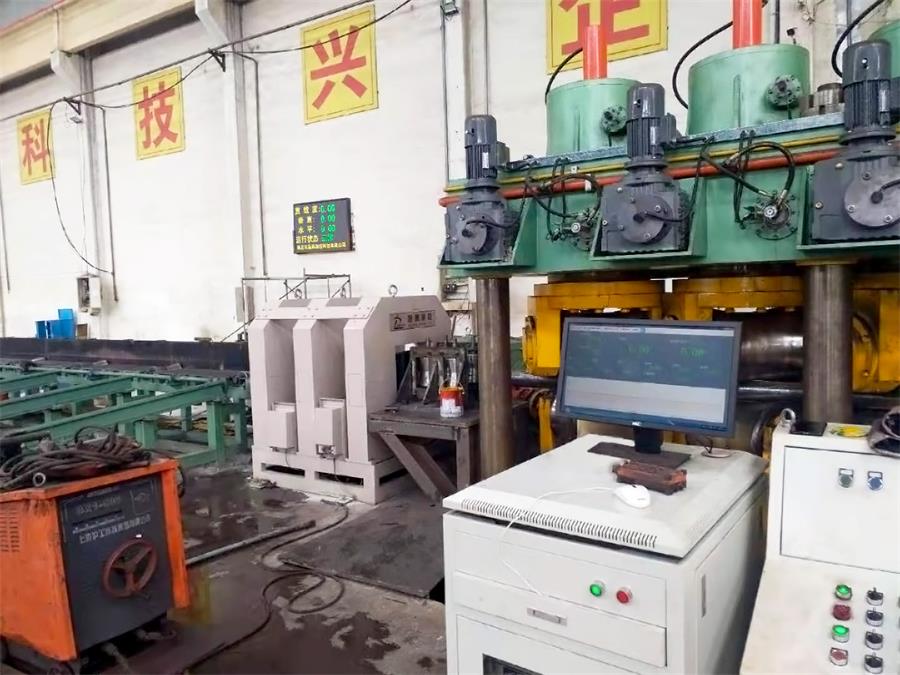

该设备于2019年被应用到某钢厂的生产线上，使用效果好，棒材的直线度检测更容易，不合格品发布更及时，在提升效率方面有着重要作用。当然直线度测量仪经过了将近3年的发展，又进行了多方位的升级，无论是外观还是性能上，都要更优秀，也有更多的厂家选择在线直线度测量仪为生产保驾护航。
棒材直线度测量仪是非接触在线检测设备，被用于冶金业棒材外径、角钢边长、扁钢的宽度和厚度及其直线度等多种类型轧材的在线检测。
