单点测厚仪 HZ01-DY10型

基本原理：

设备采用上下成对安装的2个气缸型直线位移传感器，测量时通过气压驱动传感器夹紧被测物测量其厚度。

结构简介：

接触式测厚仪采用进口自带气缸型接触式传感器对带材的壁厚进行测量。

设备设置1个测量点，测量点上、下方各设置1个接触式传感器，当被测物处于两个传感器中间时可精确测得其厚度。

适用范围 ：

设备主要应用于常温钢板、有色金属等硬质板材静态测量或生产线上具有短暂停止工位的间歇性厚度测量。

设备组成

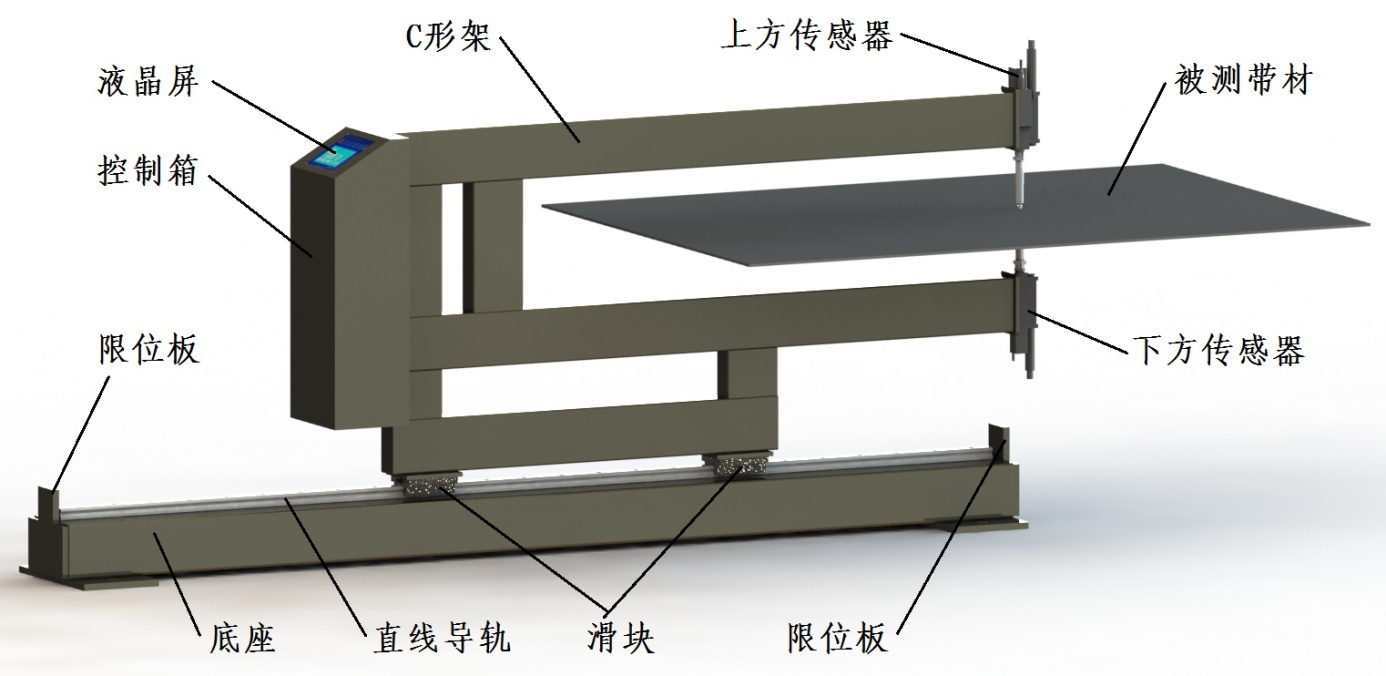

整套设备由底座、直线导轨、滑块、C形架、传感器、防护罩、控制箱和液晶屏等部分组成

设备主体采用C型架结构，材质为刚度较好铸铁材料。C型架下部设置导轨和底座，可沿生产线宽度方向移动以测量不同位置板材的厚度。

设备内置单片机计算系统，且自带气泵、气源处理元件、电磁阀等配套设施。

产品特点：

◆响应速度快、实时性能好，采样频率不小于500HZ。

◆测量不受被测物上下抖动的影响。

◆测量不受被测物材质影响。

◆无磨损，使用寿命长。

◆全数字系统，使用方便，易操作，维护简单。

技术参数：

1、厚度测量范围（mm）：1～10 ；

2、测量精度（mm）：≤±0.01 ；

3、重复精度（mm）：0.002 ；

4、采样周期（ms）：1 ；

5、上方传感器压力（g）：210 ；

6、下方传感器压力（g）：150 ；

7、传感器正常使用寿命：＞800万次 ；
