不透明板材非常多，木板、金属板、钢板、合金板、地板、塑料板、橡胶板、带钢、PVC板等各种板材，它们都有一项共同需要检测的指标——宽度，板材测宽仪用于在线宽度检测，可安装于生产线上进行在线检测。

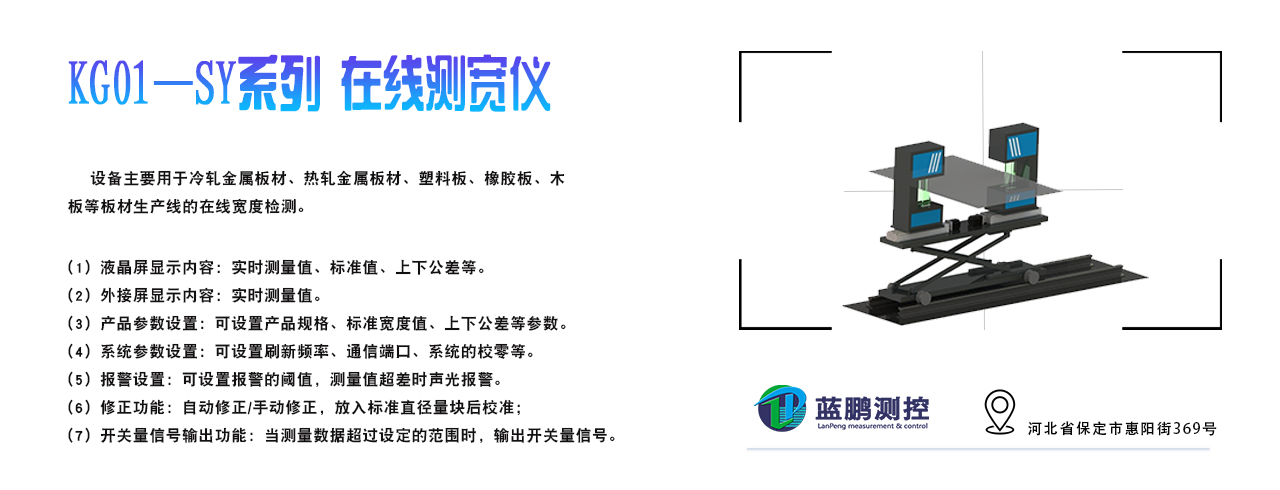

板材测宽仪内置2组固定式光电测头，可对被测物宽度进行实时测量。主要应用于各种不透明板材的宽度测量，在线检测和离线检测均可，并能实现自动反馈控制以及与电脑的联机通信。

在线测宽仪可应用于板材生产线，安装时在保证设备安全的前提下尽量靠近出板口，可以在较短的时间内获得测量值，有利于设备电机转速的调节，获得较好的调节效果。

在线测宽仪安装方法

1、打开包装，检查仪器及附件是否齐全。

2、校准支架部件在校准完成后需拆除妥善保存。

3、设备采用C型架结构，方便设备上下线。安装时调节底座与现场底座进行焊接或栓接，使设备与被测工件平行，且被测工件垂直于两视窗的中心线并平行于底座上基准面。

4、设备可进行左右调整，调整时松开设备两侧锁紧支架上的锁紧螺栓，调整到合适位置后再次锁紧。

5、连接外接屏、外接报警，将航空插头插入机体上对应的接口。

6、进风口与旋涡风泵链接（设备开机后应保持旋涡风泵开启，若停机检修，再次使用设备应先擦拭视窗框上的视窗镜片，再开启旋涡风泵。）

7、检查无误后，连接电源线，开机上电。

板材测宽仪的校准

该参数用于确定正常测量状态下，显示数据（实测外径）的修正量。

该参数主要用于修正由于某种原因引起的测量值偏差（如线缆带水、冷却收缩、受热膨胀等）。

对测量结果加或减一个常数，因此该修正不具有普遍适用性，必须对不同的规格单独进行。

测宽仪校准步骤：

-- 主界面下，将被测物放在导轮上，显示当前测量值；

-- 进入“系统设置”中选择“校正”选项。

-- 按“校正”数值进入该选项。

-- 再次按“标准值”数值，切换到数据编辑界面；

-- 编辑数据后按“OK”键，退出编辑模式；

-- 按“确认”键设备自动计算出偏差值，并保存到设备中。同时界面返回到参数选择的界面；

-- 按“保存”键存储参数并退出。

采用在线测宽仪可为板材宽度尺寸测量带来巨大的便利。设备采用CCD光电测量原理制造而成，使用简单方便，为工作人员减轻工作负担的同时，提升板材质量。

板材测宽仪不仅仅是在线宽度检测设备，还可对各种宽度范围的板材进行测量，能够显示板材宽度尺寸及截面图、公差带及超差数，尺寸波动趋势预报，缺陷分析曲线，实时测量值。
