金属板材宽度是否合格，对其使用质量影响很大，并且每个部位宽度均要合格，板材太宽无法安装，太窄则有缝隙，对板材均匀且在线检测非常有必要。

1、检测方法

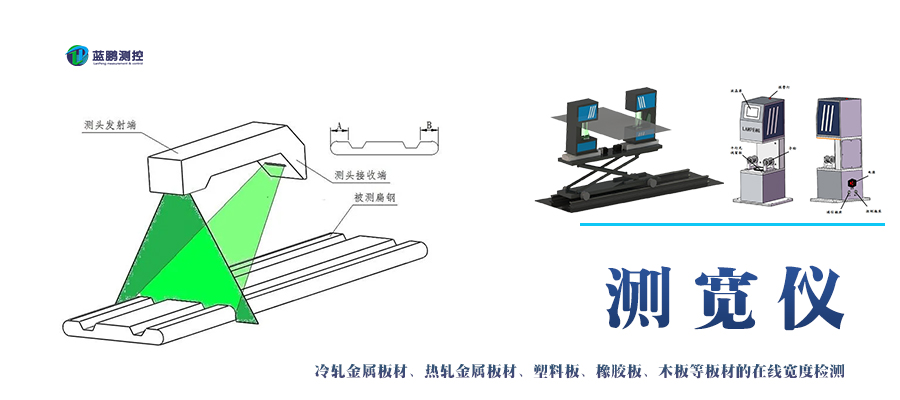

基于光电检测的边缘检测法，为了降低扩束难度及降低成本，则采用边缘检测法进行检测，采用两组测头分别测量边缘尺寸，通过计算得到板材的宽度值。

这种检测方式即节约了成本又增加了检测精度，是非常适合板材宽度检测的方式。下面看一下都有哪些光电检测原理。

平行光法

常使用的为平行光检测方法，点光源发出的光经透镜组变成平行光，照射被测板材，形成边界清晰的阴影，经接收透镜组在CCD成像，通过计算，得到宽度尺寸。

广角测量法

除了平行光检测方法外，还有一种广角测头检测方法，广角测头的优点是视野范围大，可以测量比镜头口径大的物体。

由于广角测头成像时存在成像大小随物距变化而变化的现象，虽会进行修正，但一定程度上来讲，它的检测精度还是较低的。

2、检测原理选择

2.1、平行光法

在板材生产时，横向波动较小，又需要高精度的检测时，则可选择平行光检测法，对竖向的波动要求不高。

2.2、广角测量法

当生产的板材波动较大时，且对精度要求低，完全可采用广角测量法进行检测，单广角测头或双广角测头均可。

目前广角测头的检测范围与精度对应如下（可定制）：

0~300mm的范围检测精度为±0.06mm；

0~600mm的范围检测精度为±0.12mm；

0~1000mm的范围检测精度为±0.18mm；

有范围需求的客户可以在该精度内的可考虑选择广角测量法。

2.3、平行光与广角测头相结合

当板材波动较大且需要高精度的检测时，可采用平行光与广角测头相结合的方式进行宽度检测。

此时测宽仪的平行光双测头分别独立设置在套滑台模组上，且每个测头处增设广角测头，通过广角测头监测的板材边缘位置调整宽度测头的位置，设备通过平行光测量法检测板材的宽度尺寸。

基于光电检测原理的板材测宽仪选择方法可参考以上建议，当然也不仅仅有光电测宽方法，基于机器视觉原理、基于激光原理等的测宽仪也都有研发，主要看生产线适合什么样的检测方法。
