在线直线度测量仪；

一款安装在生产线上的自动化检测设备；

测量、显示、超差提示、数据分析、图像绘制、数据存储、数据传输等功能应有尽有；

钢铁厂/棒材厂/生产线专用直线度检测设备: 在线直线度测量仪

NO:1

直线度测量仪部分应用实例速览

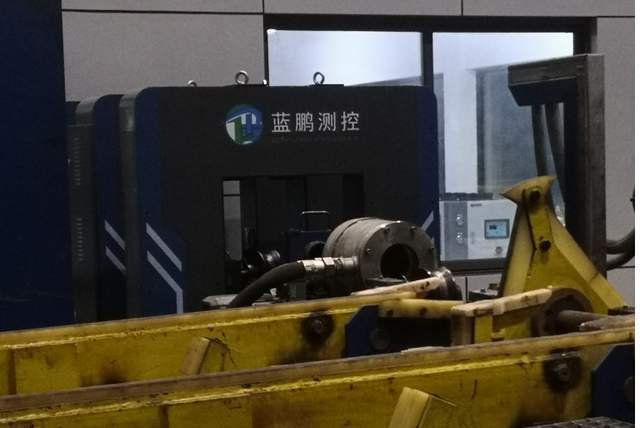

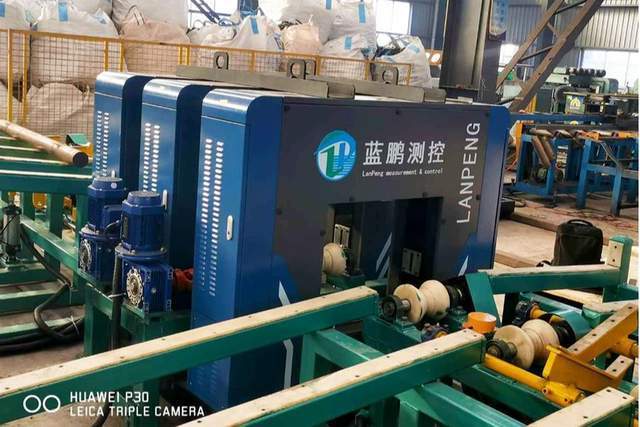

某钢厂定制直线度测量仪

直线度测量仪在线测量时，系统配置的光电测头实时测得的棒材的直径测量值，与标定的直径标准值、上下公差、直线度公差等对比，实时计算直线度误差、最大直线度误差，上传至数据采集系统指导生产，同时通过现场布置的LED显示屏显示实时外径、直线度实时测量值、最大直径值、最小直径值、最大直线度误差等参数。当棒材的直线度超过设定的公差范围时，报警装置自动声光报警，达到合格判定的目的。

钢铁厂/棒材厂/生产线专用直线度检测设备: 在线直线度测量仪

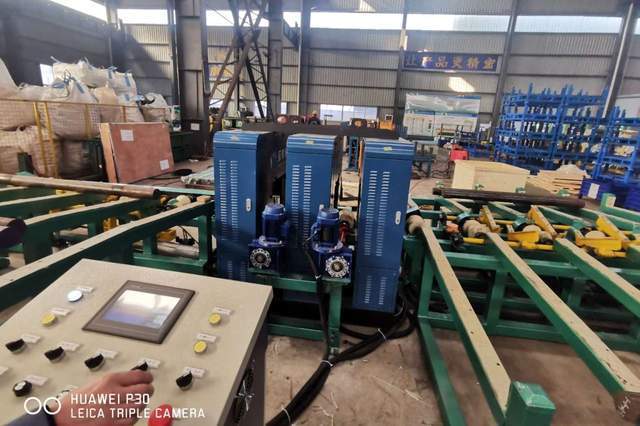

某棒材厂定制，帮助分拣

某棒材厂专业生产棒材，棒材长短不一，短的1米多长，长的能达到7米，为了能在产线上了解直线度信息，实现自动化生产，定制了在线直线度测量仪。

钢铁厂/棒材厂/生产线专用直线度检测设备: 在线直线度测量仪

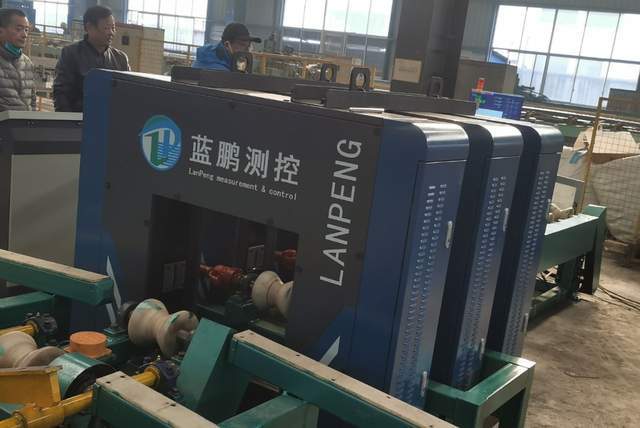

某工厂定制，多尺寸测量

为某工厂定制了一台直线度测量仪，可测整体直线度、外径、椭圆度、翘头、翘尾等尺寸。

钢铁厂/棒材厂/生产线专用直线度检测设备: 在线直线度测量仪

NO:2

在线直线度测量仪简介

在线直线度测量仪

在线直线度测量仪为蓝鹏测控研制的直线度在线检测设备，通过在线检测，实时测量每米直线度尺寸，为操作工提供实时直线度尺寸数据，帮助分析棒材品质情况。

钢铁厂/棒材厂/生产线专用直线度检测设备: 在线直线度测量仪

测量仪测量原理

在线直线度测量仪测量棒材的外轮廓的直线度时，同时布置同一测量原理的设备三台进行检测。

钢铁厂/棒材厂/生产线专用直线度检测设备: 在线直线度测量仪

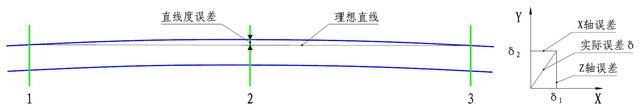

数据计算：系统根据测头1和测头3采集的X轴方向位置值拟合一条直线，位置2的测量值与该直线的偏差即为位置2在X轴方向的直线度误差。同理可得到位置2在Y轴方向的直线度误差。设X轴的直线度误差为δ1、Y轴的直线度误差为δ2，即可计算出棒材直线度的实际误差δ。

钢铁厂/棒材厂/生产线专用直线度检测设备: 在线直线度测量仪

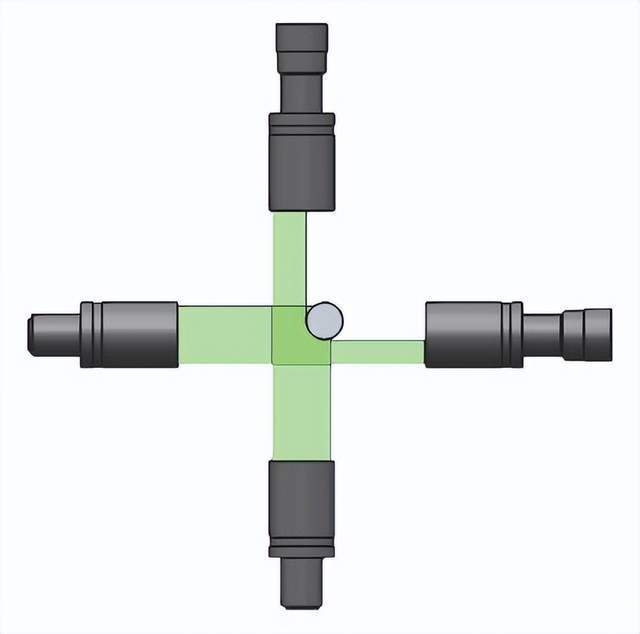

每台测量仪内采用呈90°交叉分布的2路光电测头测量棒材边缘的位置，利用2路测头的位置数据计算测量点在坐标系中的实际偏差。因此，无论被测物的弯曲方向如何，测量仪均可测得真实的直线度尺寸。

钢铁厂/棒材厂/生产线专用直线度检测设备: 在线直线度测量仪

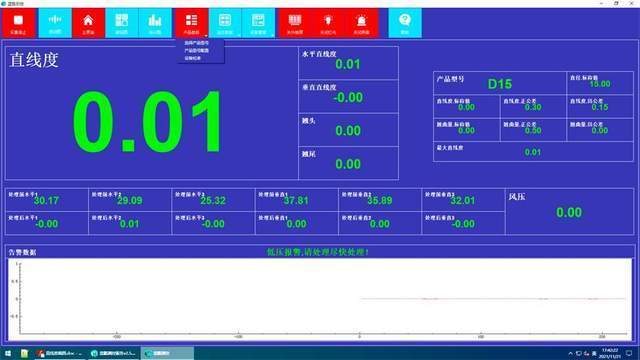

测量仪软件系统

测量软件系统根据各截面边沿的位置计算棒材的每米直线度误差和头、尾部的翘曲量，同时测量出棒材的直径椭圆度，计算结果直接在显示器上显示。测量软件系统可以设置每米直线度误差，当测量结果超过公差范围时，系统驱动声光报警器声光报警，以达到合格判定的目的。同时具备缺陷图、波动图、趋势图等图表的绘制功能，还能进行数据长期存储。

钢铁厂/棒材厂/生产线专用直线度检测设备: 在线直线度测量仪

NO:3

在线直线度测量仪应用领域

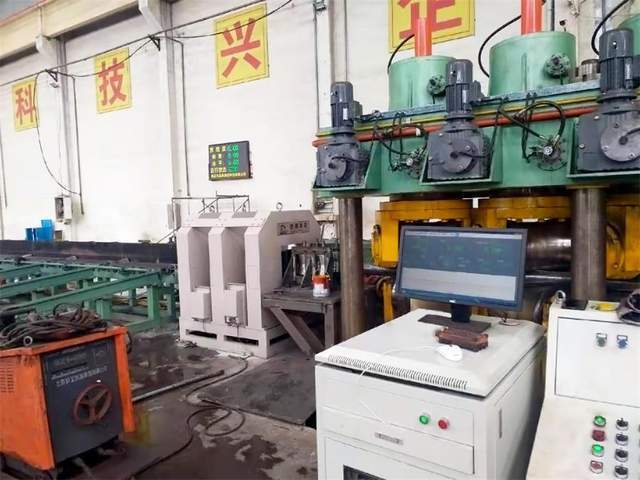

• 在线直线度测量仪可应用于矫直机前后；

• 在线直线度测量仪可应用于探伤线前后；

• 在线直线度测量仪可应用于各种材质的线材、棒材、管材等产品检测。

本文由保定市蓝鹏测控科技有限公司编写
