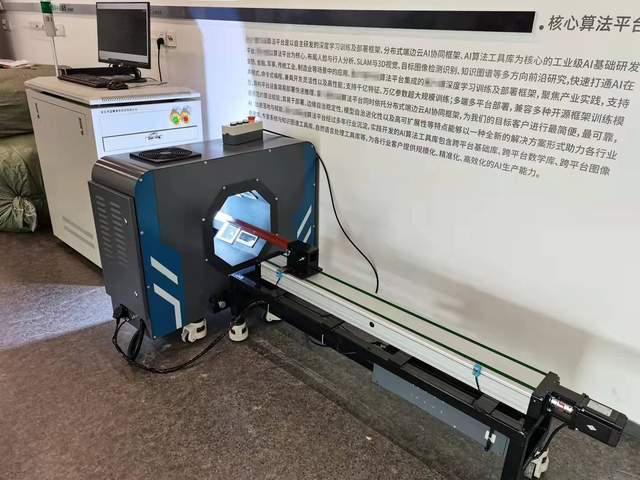

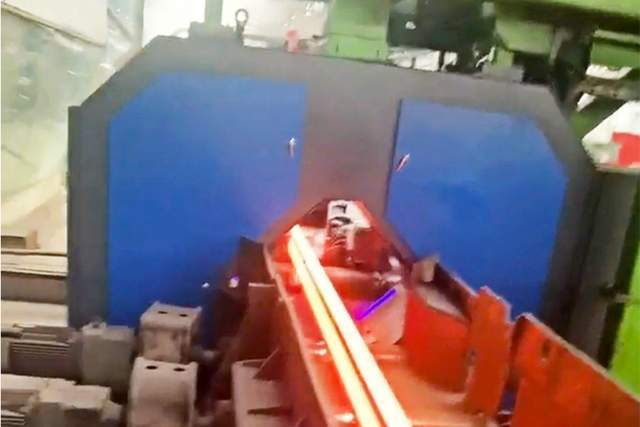

轮廓测量仪一般是用于轧钢厂中的长材检测设备，采用均布的4只激光测量传感器测量轧材截面，4只传感器包容轧材整个截面，全方面的检测被测钢材的各项信息，真正做到无盲区测量，它具体能检测哪些信息，下面来简单的介绍一下。

轮廓仪的应用范围可以使任何截面形状的轮廓，如圆形、方形、螺纹钢、六角形、轨梁、T型、H型和其他长材产品。

表面缺陷类

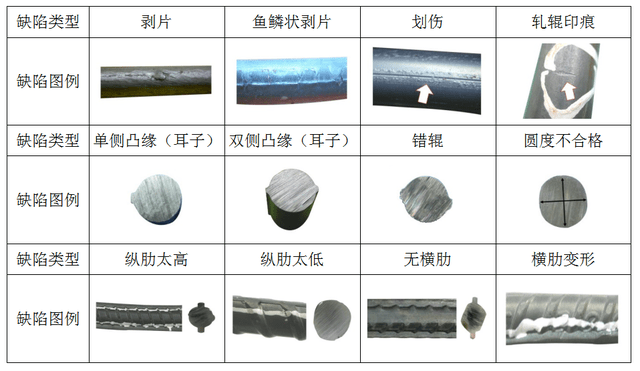

轮廓仪的测量软件通过对表面缺陷的定义和识别，能够检测到产品外轮廓上的折叠、翘曲、凹坑、凹槽、凸耳、划痕、凸起、错辊、剥片、鱼鳞状剥片、划伤、轧辊印痕、单侧凸缘（耳子）、双侧凸缘（耳子）、圆度不合格、纵肋太高、纵肋太低、无横肋、横肋变形等多种表面缺陷。

几何尺寸类

根据不同形状的钢材及检测需求，它所测量的几何尺寸数据也不相同。如圆形钢材测量外径、椭圆度等尺寸；方形的检测截面的边长、角钢的边长及边厚、圆角半径等尺寸；螺纹钢的内径、横肋、纵肋、截面面积等信息。不同形状的轧材具体几何尺寸检测在这里就不一一介绍了，具体的可与技术工程师进行对接。

轮廓形状

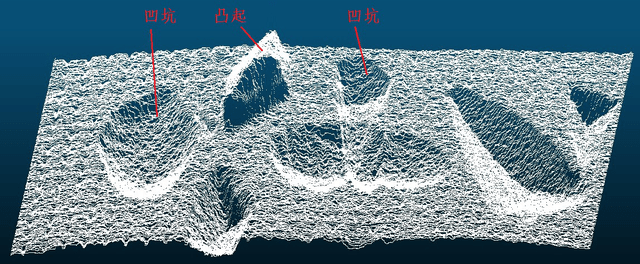

通过四个传感器的同一截面的快速检测，形成被测物表面密集的点云数据及图形，可拼接出被测产品的完整外轮廓点云数据及图形，通过对点云数据的处理、计算可测量产品的外轮廓、轮廓度等信息。

技术参数：

适应轧制速度（m/s）：130；

1、测量范围（mm）：0～200；

2、测量精度（mm）：±0.03；

3、可识别最小缺陷（mm）：0.5；

4、测量频率（Hz）：4000；

5、激光安全等级：2级；

轮廓测量仪进行数据、图形存档备查，可随时调用历史测量数据，它是高精度的检测设备，亦是实时快速检测设备，让钢材表面缺陷无所遁形，并能获得多项特征尺寸，这对产线、对操作人员而言，都是非常重要且方便的。

本文由保定市蓝鹏测控科技有限公司编写
