圆钢与螺纹钢智能测径仪在精轧机后检测轧材外轮廓尺寸！

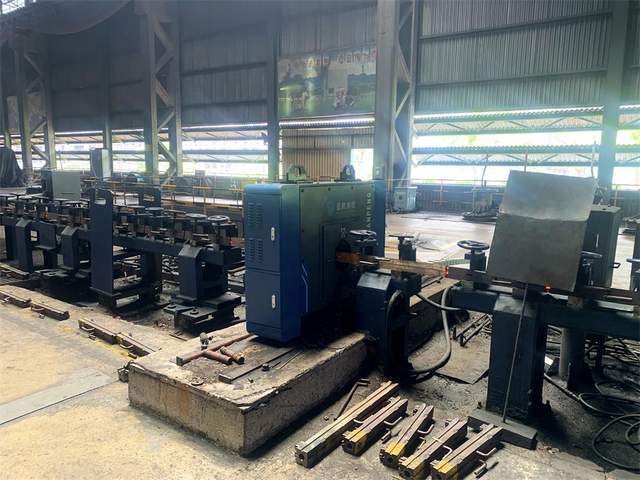

某大型钢厂产线生产圆钢与螺纹钢，根据现场考察及实际需要，为其定制了JG08Z-DG40-A型 八轴智能测径仪，并将其安装在精轧机后，对通过的轧材外轮廓尺寸进行在线实时测量。
圆钢与螺纹钢智能测径仪在精轧机后检测轧材外轮廓尺寸！
八轴智能测径仪描述

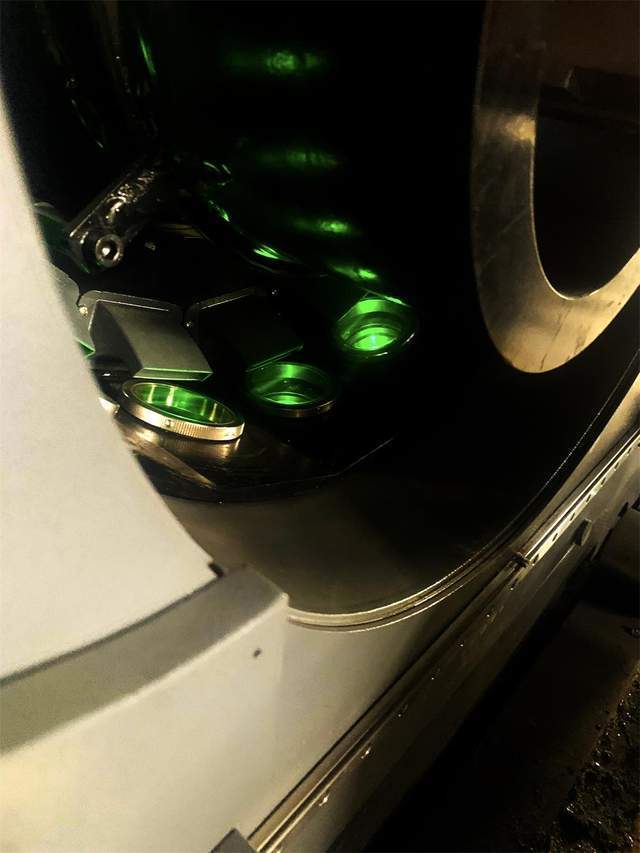

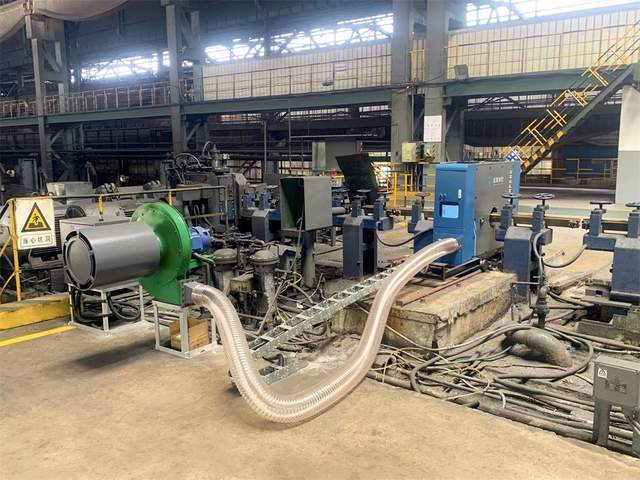

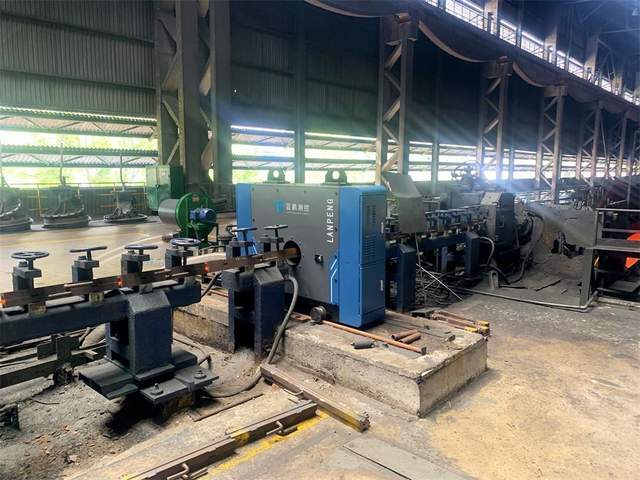

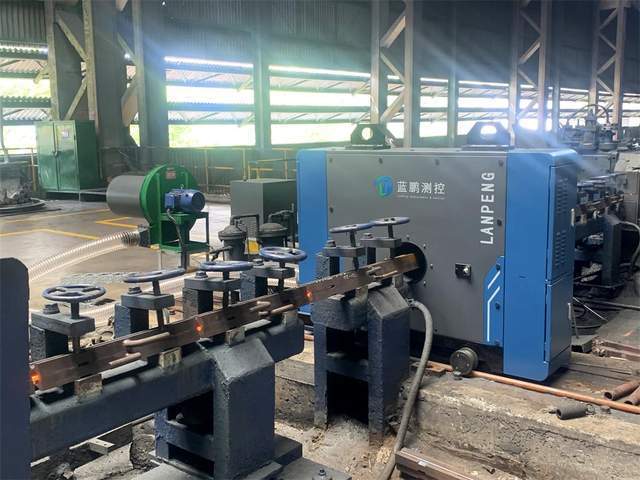

智能测径仪分别安装在高线精轧机后，利用固定八组测头的光电测量系统，对通过的轧材外轮廓尺寸进行在线实时测量。
圆钢与螺纹钢智能测径仪在精轧机后检测轧材外轮廓尺寸！
测量数据传输到主操作室的上位机处理后，在液晶显示器和现场LED屏上同步显示，显示屏可以显示负偏差。当测量数据超差或设备超温、供风系统无风时，系统自动声光报警。便于现场操作人员及时调整轧机或维护设备。
圆钢与螺纹钢智能测径仪在精轧机后检测轧材外轮廓尺寸！
测径仪测量显示内容

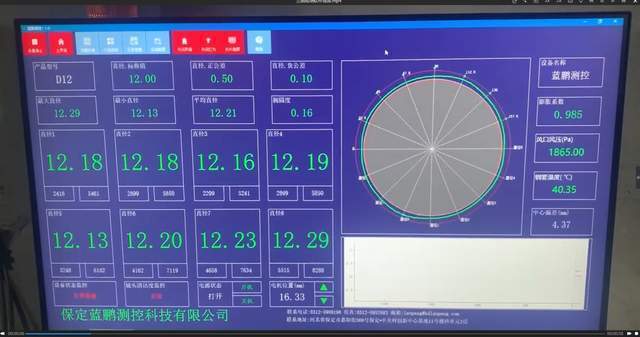

LCD显示
断截面轮廓的八个坐标方向直径值（最大值与最小值）、不圆度、截面轮廓曲线、缺陷分析、及对应每根轧材的尺寸变化曲线图形；螺纹钢内径、横筋、纵筋、负差率值及其变化趋势等。
圆钢与螺纹钢智能测径仪在精轧机后检测轧材外轮廓尺寸！

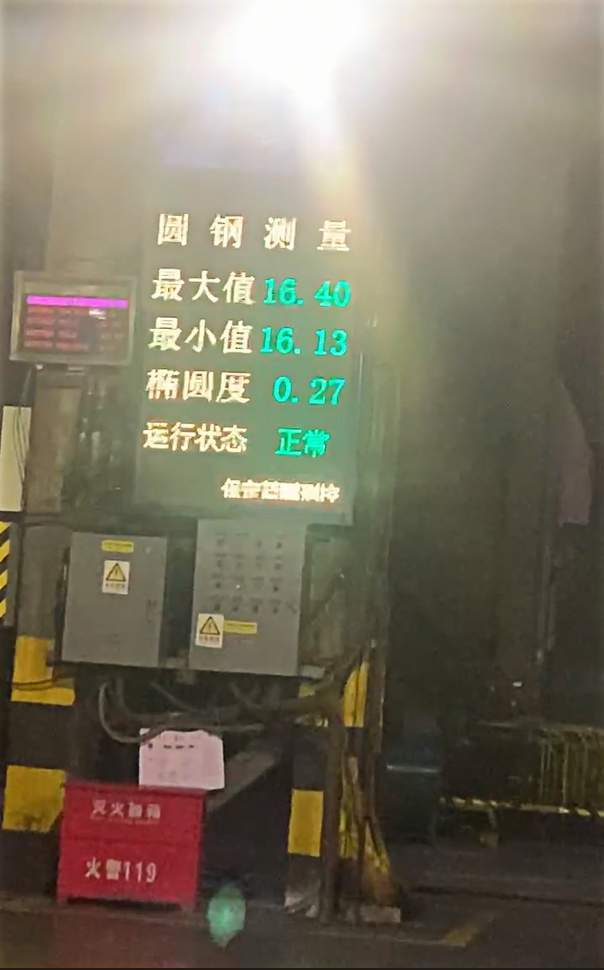

大LED屏
显示圆钢最大值、最小值及不圆度、螺纹钢内径、横筋、纵筋、负差率；显示频率3次/秒。
圆钢与螺纹钢智能测径仪在精轧机后检测轧材外轮廓尺寸！
主要技术特点
● 动态测量精度高；
● 测量频率高；可快速捕捉头尾部测量数据；
● 可对常见缺陷（“耳子”“错辊”）进行检测；
● 对“跑钢”提前预警；
● 可对热轧带肋钢筋的内径、纵肋、横肋进行测量；
● 测心位置垂直方向可调节±35mm；
● 测头免维护（可达25天以上）；
● 数据“超差”或温度“超温”自动报警功能；
● 数据记录、历史数据查询；
● 自动/手动校准；
● 提供接口通讯协议与生产控制系统通讯或上传数据等；
● 定时自检，保证系统的稳定性和测量数据的准确性；
● 智能捕捉最佳的测量位置并自动实现测量中心高度的调整；
● 智能检测机体的温度、风压、智能监测镜头的洁净度等；
圆钢与螺纹钢智能测径仪在精轧机后检测轧材外轮廓尺寸！
主要技术参数
● 测量范围：φ0～φ40mm；
● 被测物直径：圆钢：φ5～φ25mm；螺纹钢：φ6～φ16mmφ、5～φ25mm；
● 允许偏差：±0.02-0.04mm；
● 重复性：±0.004mm；
● 测量频率：单测头2000Hz，共计16000hz（即每● 秒测量2000个截面）；
圆钢与螺纹钢智能测径仪在精轧机后检测轧材外轮廓尺寸！
为该大型钢厂定制的智能测径仪已经通过了验收，并一直在为高品质生产进行检测。目前蓝鹏测控已为很多钢厂都定制了智能测量仪，技术工程师了解现场，根据实际情况对测量仪进行调整定制，使其在恶劣的轧钢环境下，依然能完成自动检测任务。
本文由保定市蓝鹏测控科技有限公司编写
