直线度测量仪 保定蓝鹏测控

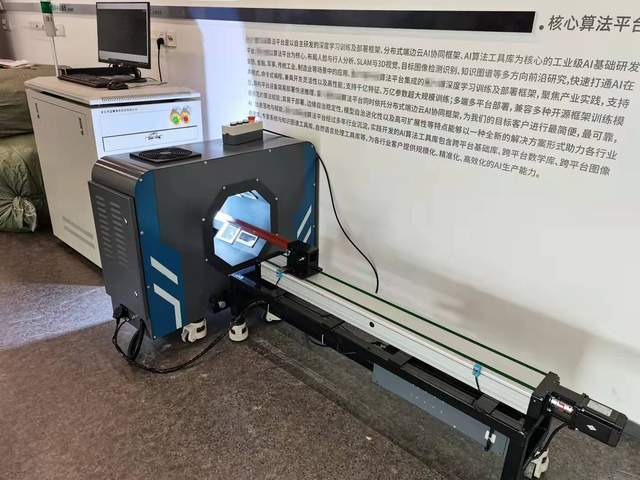

钢材在线轮廓仪是保定市蓝鹏测控科技有限公司采用激光检测技术，实现对钢材表面缺陷及几何尺寸进行自动化在线实时检测的设备，同时设备支持统计分析、数据追溯、自动生成检测报告等功能，解决了钢材制品生产加工企业当前检测速度慢、及时性差、易漏检、效果不稳定、检测准确性差、人力成本高、检测过程无法管控等难题，帮助企业实现自动化生产。

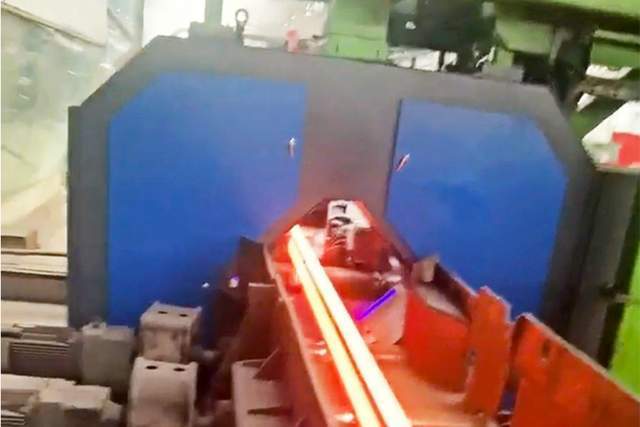

钢材生产线检测环节：钢材在线轮廓仪表面缺陷及几何尺寸检测

支持检测的钢材类型：

轮廓仪的应用范围可以使任何截面形状的轮廓，如圆形、方形、螺纹钢、六角形、轨梁、T型、H型和其他长材产品。

钢材生产线检测环节：钢材在线轮廓仪表面缺陷及几何尺寸检测

支持检测的钢材信息：

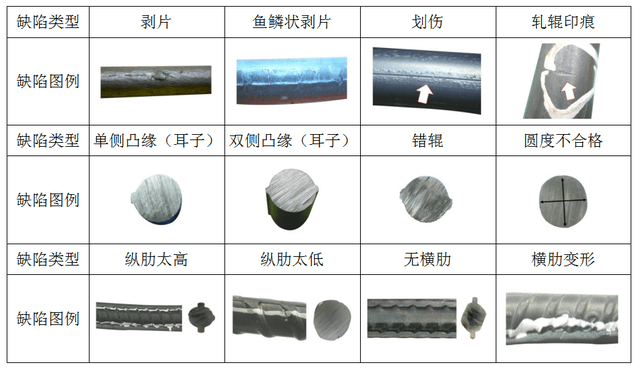

轮廓仪的测量软件通过对表面缺陷的定义和识别，能够检测到产品外轮廓上的折叠、翘曲、凹坑、凹槽、凸耳、划痕、凸起、错辊、剥片、鱼鳞状剥片、划伤、轧辊印痕、单侧凸缘（耳子）、双侧凸缘（耳子）、圆度不合格、纵肋太高、纵肋太低、无横肋、横肋变形……

钢材生产线检测环节：钢材在线轮廓仪表面缺陷及几何尺寸检测

根据不同形状的钢材及检测需求，它所测量的几何尺寸数据也不相同。如圆形钢材测量外径、椭圆度等尺寸；方形的检测截面的边长、角钢的边长及边厚、圆角半径等尺寸；螺纹钢的内径、横肋、纵肋、截面面积等信息……

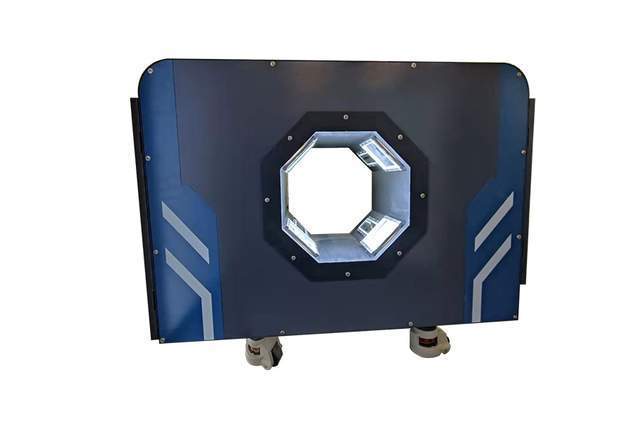

钢材轮廓测量仪

规格参数：

适应轧制速度（m/s）：130；

1、测量范围（mm）：0～200；

2、测量精度（mm）：±0.03；

3、可识别最小缺陷（mm）：0.5；

4、测量频率（Hz）：4000；

5、激光安全等级：2级；

系统特点：

1、精准检测缺陷自动识别分类；

2、进行缺陷定位；

3、显示检测的各项数值，不想去小信息；

4、标准配置人性化，支持根据客户要求设置缺陷类别、缺陷容差，节约成本；

5、生产数据可视化：

·历史数据：实时保存检测数据；

·统计分析：质量趋势、缺陷项目等统计分析；

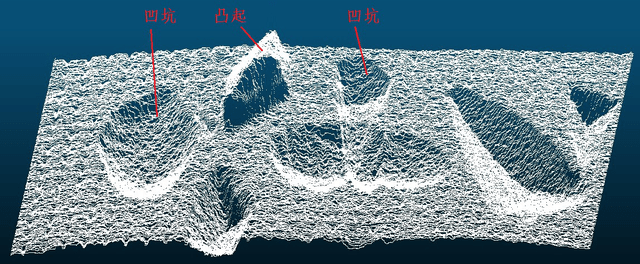

·缺陷图形：可拼接出被测产品的完整外轮廓点云数据及图形；

·质量追溯：按筛选条件精准追溯，如批次、缺陷类型等；

钢材表面缺陷

轮廓仪专为钢材中的长材表面缺陷检测研发的设备，根据长材产生的缺陷类型及需求进行定制，完成自动化智能检测与分析，减少漏检。

本文由保定市蓝鹏测控科技有限公司编写
