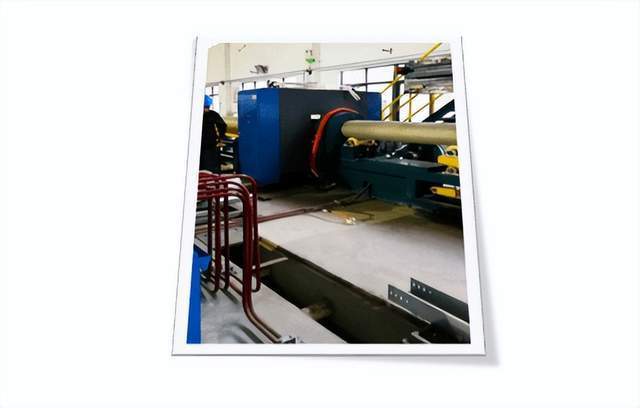

生产中的管材不管大小，都需要对外径尺寸进行检测，蓝鹏测控为大型钢材生产现场定制了一款在线测径仪。

大尺寸大量程在线智能测径仪

设备参数

测量范围（mm）：φ60～φ400；

测量精度（mm）：±0.02；

测量频率（Hz）：500（即每秒测量500个截面）。

被测物特性

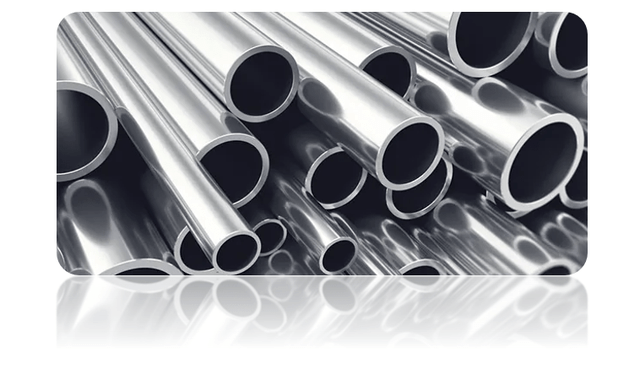

被测物外形及尺寸（mm）：管材φ73～φ325；

被测物：棒材、线材、管材；

被测物材料：不限；

连续轧制时间：不限；

轧制速度：不限；

工作制度：连续运转工作制。

其他技术指标

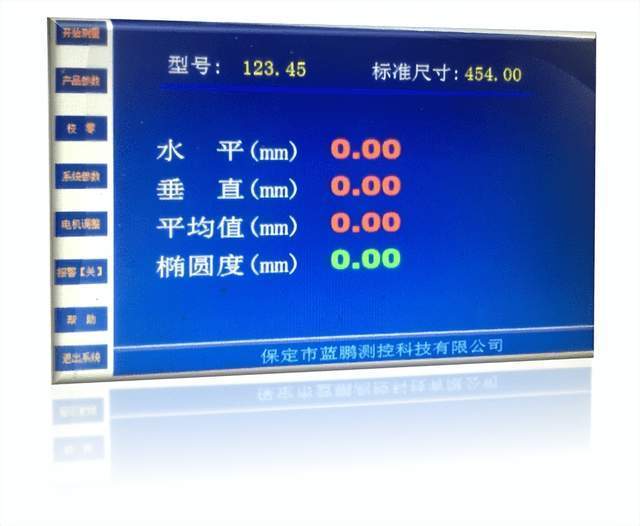

主控室液晶显示器：管材外轮廓尺寸及截面图、尺寸波动趋势图，缺陷分析曲线（菜单内）；管材截面的最大/最小直径、椭圆度；各路测头的分项测量值。实时对应管长的测量数据。

软件功能

产品参数设置：可设置产品规格、正负公差；

系统参数设置：可设置冷热系数、系统的校准等；

数据存储：

数据记录、数据导出EXCEL、

历史数据查询，存储时间大于1年；可查询某一时刻的尺寸；

报警设置：可设置超差阈值；

超差报警：主控室相关数据颜色警示及蜂鸣器声音报警；

系统防护：抗电磁干扰；防高温、防粉尘的保护措施。

通信接口

通信接口1：测量主机与控制柜的通信，TCP/IP协议；

通信接口2：测量数据传输到甲方主控机，TCP/IP协议；

设备功耗（kW）：测径仪、工控机总功耗：≤0.5。

设备外形尺寸（mm）

测径仪约1500×1500×400（L×W×H）；

测径仪中心高约600～700（以实际基础图为准）；

控制柜约600×800×1000（L×W×H）。备注：以实际产品尺寸为准。

高度调节功能：手动调节高度。

0.1mm及以上规格的外径测量仪均可定制，为各种需检测外径的产线提供准确的外径在线检测，并辅以测控分析软件系统。

本文由保定市蓝鹏测控科技有限公司编写
