热轧板测宽仪 定制测量范围可调节 高精无损检测

热轧板，即热轧钢板和钢带，俗称热板，通常也会把轧写成扎字，如热扎板，但都是指的同一种热轧板。指宽度大于或等于600mm，厚度为0.35-200mm的钢板和厚度为1.2-25mm的钢带。

热轧板指宽度大于或等于600mm，这就意味着，热轧板测宽仪的测量范围同样需要大于600mm。并且还要超出部分，以保证正常检测。

热轧板测宽仪

热轧板的检测有两大难点，测量范围过大、温度高。在线测宽仪早已解决了这两大难点，简单来说，间距可调双测头技术解决板材宽度范围大且规格多的难题，多种冷却防尘技术解决热轧检测的难题。目前已有超多仪器已应用于热轧产线中。

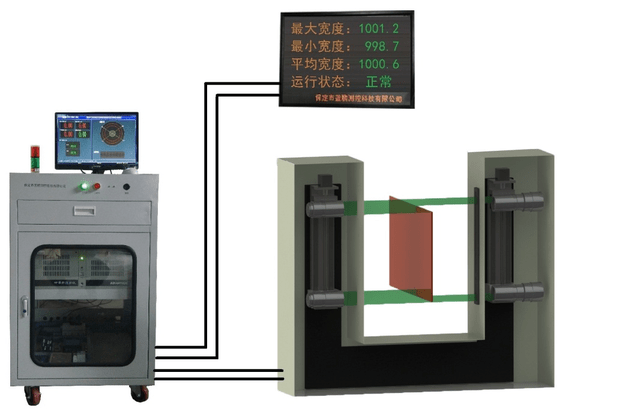

在线热轧板测宽仪测量原理

两组测头分别测量热轧板材边缘宽度，测量尺寸与测头间距相加即为板材宽度，并且如果规格较多，测头的一端制造成固定测头，另一端制造成移动测头，可自动调节测量范围。

热轧板测宽仪

在线测宽仪冷却防尘技术

在线测宽仪具有多种冷却防尘技术，如风冷、水冷、风冷水冷结合、正压分流冷却防尘技术、高压吹扫、全封闭外壳、自循环冷却系统、鸭嘴侧吹式防尘系统、前置除水系统等。可根据实际情况配备一种或多种冷却防尘技术，保证热轧板材的检测。

热轧板测宽仪

显示内容

控制柜电脑显示：宽度标准值、正负公差、实时宽度值、宽度偏差值及测量曲线图；

LED大屏显示：实时宽度测量值；

热轧板测宽仪

软件功能

产品参数设置：可设置产品规格、正负公差等参数；

系统参数设置：可设置故障通道、通信端口、冷热系数、系统的校零等；

报警设置：可设置超差、超温报警的阈值；

修正功能：自动/手动，输入热膨胀系数后校准。

热轧板测宽仪

技术参数

型号：KG01-SY700-A；

测量范围：60-700mm；

被测物宽度：100-650mm；

测量精度：±0.08mm；

测量频率：2000Hz；

型号：KG01-SY900-A；

测量范围：60-900mm；

被测物宽度：100-850mm；

测量精度：±0.08mm；

测量频率：2000Hz；

热轧板测宽仪 定制测量范围可调节 高精无损检测

热轧板是在线测宽仪能检测的其中一种板材，由于是非接触式的光学检测设备，检测数值与阴影有关，因此其使用的范围非常广，扁线、钢板、带钢、冷轧板、热轧板、金属板、合金板、复合板、金板、铝板、铜板、塑料板、橡胶板、木板、纸板等各种各种各种的板材均可检测，透明的也可测量。

本文由保定市蓝鹏测控科技有限公司编写
