在线直线度测量仪是应用于矫直机前后、探伤线前后等位置的直线度在线检测设备，可为生产控制系统提供检测数据，可监测不合格品，及时调整轧机，减少不合格品的产出。在现在自动化的产线中，起到至关重要的作用。

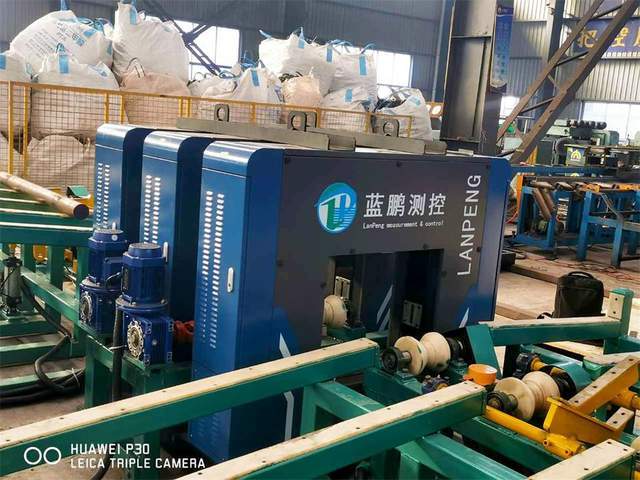

在线直线度测量仪采用三台小测量仪组成，前后测量仪负责拟合直线，中间测量仪检测的数据与直线进行对比，从而计算出直线度尺寸。

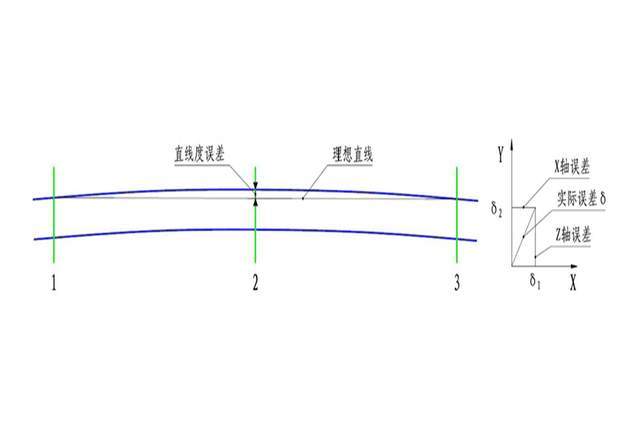

系统根据测头1和测头3采集的X轴方向位置值拟合一条直线，位置2的测量值与该直线的偏差即为位置2在X轴方向的直线度误差。同理可得到位置2在Y轴方向的直线度误差。设X轴的直线度误差为δ1、Y轴的直线度误差为δ2。
而每台测量仪都采用两组垂直测头，之所以不采用单组测头，是为了利用2路测头的位置数据计算测量点在坐标系中的实际偏差。这样无论被测物的弯曲方向如何，测量仪均可测得真实的直线度尺寸。并且对行进轧材的抖动情况，也能进一步减小误差。
在线直线度测量仪应用于线材、棒材、管材等各种圆形轧材的检测当中，不限材质，金属、钢材、不锈钢、合金、陶瓷、塑料、橡胶等均可测量。

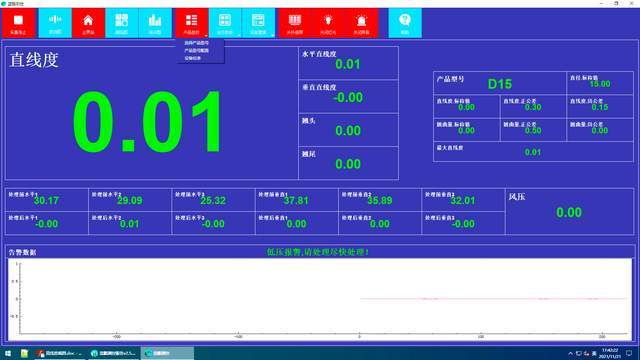

在线直线度检测仪可获得被测物的每米直线度误差、头部的翘曲量、尾部的翘曲量、直径、椭圆度、水平直线度、垂直直线度，每组测头处理前后的变化等信息。更有趋势图、波动图、缺陷图、统计图等提供直观数据分析。并可长时间存储历史数据，每根棒材保留一个完整的测量记录，可以Excel表格形式导出，亦可随时查看，时间精确到秒。
直线度测量仪可按生产需求进行定制，只要将仪器安装在生产线上，当被测物通过测量区域时，仪器就可以自动开始检测，虽然显示是以每秒2~3个数据的频率进行展示，但其实际测量频率达到了500Hz，可以应用于各种生产现场，根据现场环境，配备不同的冷却防尘系统，从而使更多的行业可应用直线度测量仪进行在线检测。
