非接触式的检测方式可以在不损伤产品表面的情况下，进行高精度的检测，它能对一些高温、熔融等不易测量的轧材检测，适用面更广。光电非接触式的外径测量仪同样是非接触式的检测方式，完成了线缆电缆、橡胶、塑料等产品的高精度检测。
外径测量仪采用平行光检测外径尺寸，获得的是被测物的等比例放大缩小的阴影尺寸。采用小孔成像技术，获得倒立的成比例放大缩小的实像，可以说其检测的信息都基于实体的尺寸大小检测，检测准确。

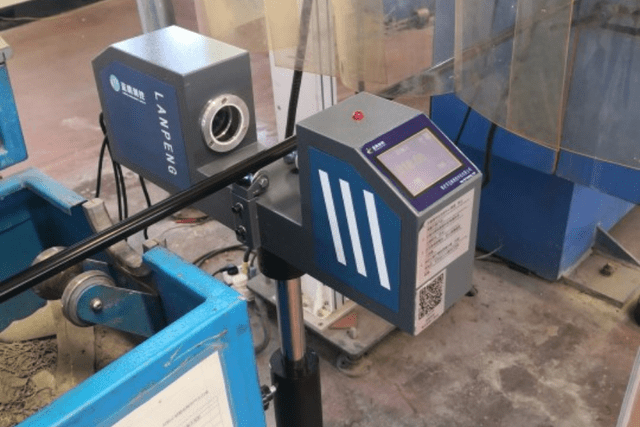

仪器采用物方远心光路和成像法进行在线尺寸检测。检测的核心部件为光电测头，每组测头由发射镜头和接收镜头组成。发射镜头内点光源发出的光通过发射透镜形成平行光视场射向接收镜头。平行光再由接收透镜聚焦，通过位于焦点位置的光阑小孔后在接收单元上成像。当视场中通过被测物时，被测物遮挡的部位将在接收单元的芯片上呈现出边界清晰的阴影。通过光电转换和数字化处理，即可通过阴影的宽度计算出被测物的直径。
在线测径仪采用电子快门技术、高频测量技术、多路同步技术等，产品生产时的振动对测量无影响，非常适合动态检测，是现在各生产线常用的检测设备。
其测量范围广，0.1mm及以上均可定制，因此无论是线芯，还是大直径的轧材均可检测，当然，不同的测量范围，测量精度也不相同，总的来说测量范围越大，测量精度越低。但一般都优于0.08mm，目前其精度大概在0.003mm-0.08mm之间，根据情况进行定制，并且大直径测径仪还有测量范围调节的功能。
此外，仪器具备PID调节功能，即根据实测线径与设定标称值之间的偏差，来控制挤塑机螺杆转速或牵引机的转速，使实际的线径尽可能地接近标称值。
非接触式外径测量仪是高性能、高精度、高频率的在线检测设备，缺点是没有激光测径仪的精度高，但大部分的产品检测需求也已经满足。优点是寿命长、没有易损部件不易损坏、更适合动态检测。

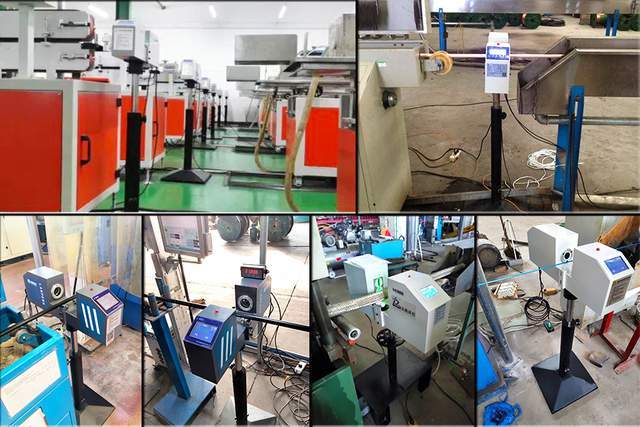

总之现在很多厂家都已经使用该种类型的测径仪来进行外径尺寸的检测，以提升被测物的品质，实现自动化的生产。
