摘要：大直径测径仪是一种高效高精的大口径产品外径检测仪器，可适用于连续轧制无缝管材、皮尔格轧制无缝管材、直缝焊管、螺旋焊管等的在线检测。还可根据不同的产品规格调节测量范围。

引言

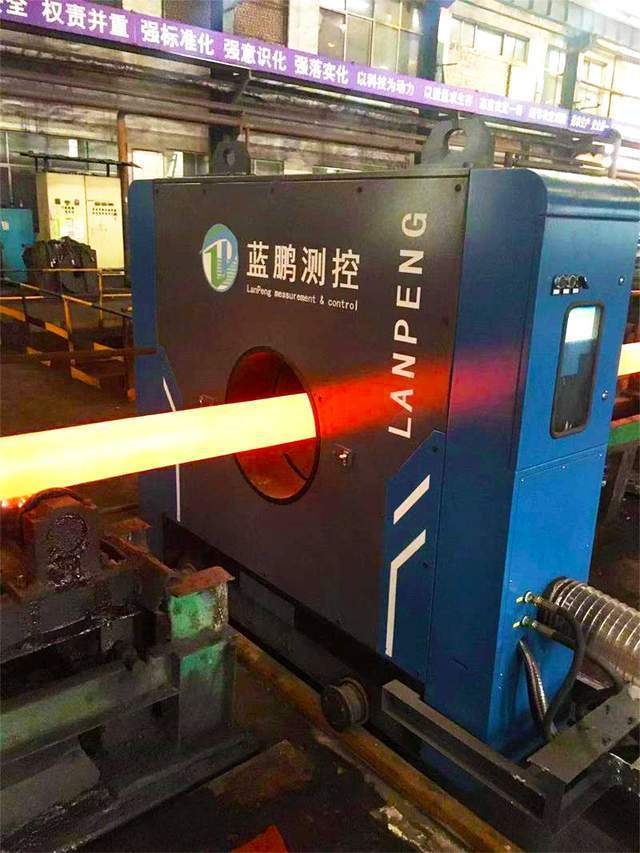

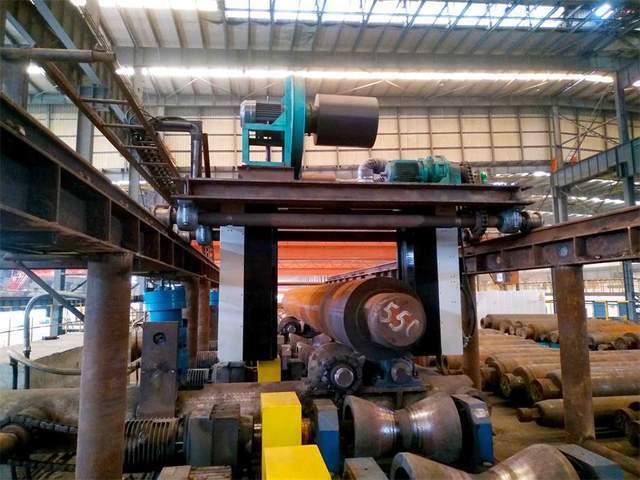

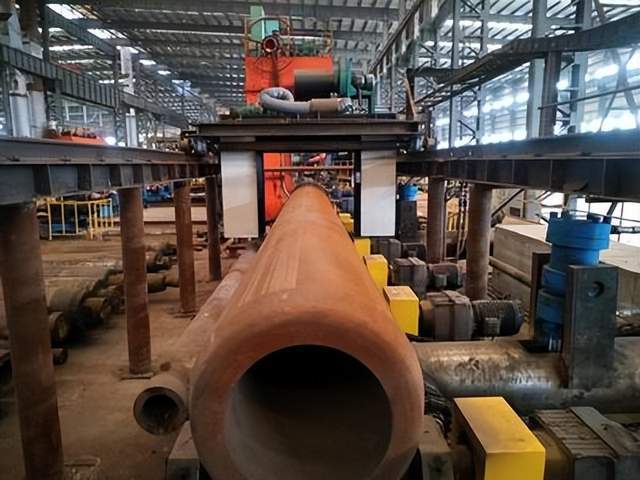

一些大口径的管材、棒材并不罕见，深埋地下的排水管道、输送管道等，为了保证其使用寿命，保证其品质就成了生产环节的重要步骤，对其外径尺寸检测，可使用大直径测径仪来进行检测，是蓝鹏测控专为各种大型管材研发的外径测量仪，可对几米粗的管材进行外径检测。

一、特点

1、高精度：在同类大直径测径仪中，可涵盖范围广，且能保证测量精度，测量精度普遍优于0.08mm，这使得其性价比更高。

2、高效率：这种测量仪器可以进行自动测量，并且其测量频率能达到500Hz，大大提高了测量效率，减少了人为误差。

3、范围广：测头可以自动或手动调节，根据不同的测量需求进行测量范围的调整。

4、智能分析：配备了智能测量软件系统，能对检测的数据进行智能分析，从数字、图像等多方面直观展示各项信息。

二、工作原理

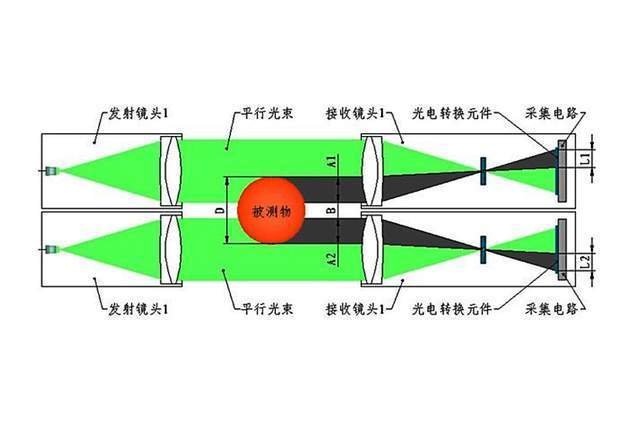

2套发射镜头分别发射出平行光射向2套接收镜头，通过接收镜头内的透镜使平行光束在光电转换元件CCD芯片上成像。当2束平行光内放入被测物时，在光电转换元件的像上就会出现阴影，设其宽度分别为L1、L2。经过对光电转换元件发出的电信号的处理和计算可以得出L1、L2所对应的尺寸A1、A2，A1加A2再加上两个镜头之间的净间距B即可得出被测物的尺寸D。

三、功能描述

（1）配备附带工控机的控制柜

（2）产品参数设置：可设置产品规格、正负公差、材料密度等参数；

（3）系统参数设置：可设置故障通道、通信端口、冷热系数、系统的校零等；

（4）数据存储：数据记录、数据导出EXCEL、历史数据查询，存储时间大于3年；可查询某一时刻的尺寸。实现规格、批号、钢种的特殊查询功能；

（5）报警设置：可设置超差、超温报警的阈值；测量软件界面相关数据颜色警示及声光报警

（6）修正功能：自动/手动，输入热膨胀系数后校准。

（7）通信接口：TCP/IP协议，网线传输，测径仪至控制柜。TCP/IP协议，光缆传输（可提供的外部接口）。

（8）测量中心高度调节功能：自动/手动调节。

（9）可配备水循环系统（需现场提供净环水源）。

（10）可配备风力降温和自清洁系统。

四、应用领域

轧钢行业：各种轧制的大型钢管、钢棒等。

制管行业：各种大口径管材，输油管、输水管、输气管等。

纸管行业：各种大口径纸质品管材。

水泥管业：水泥管道等。

……

本文由保定市蓝鹏测控科技有限公司编写
