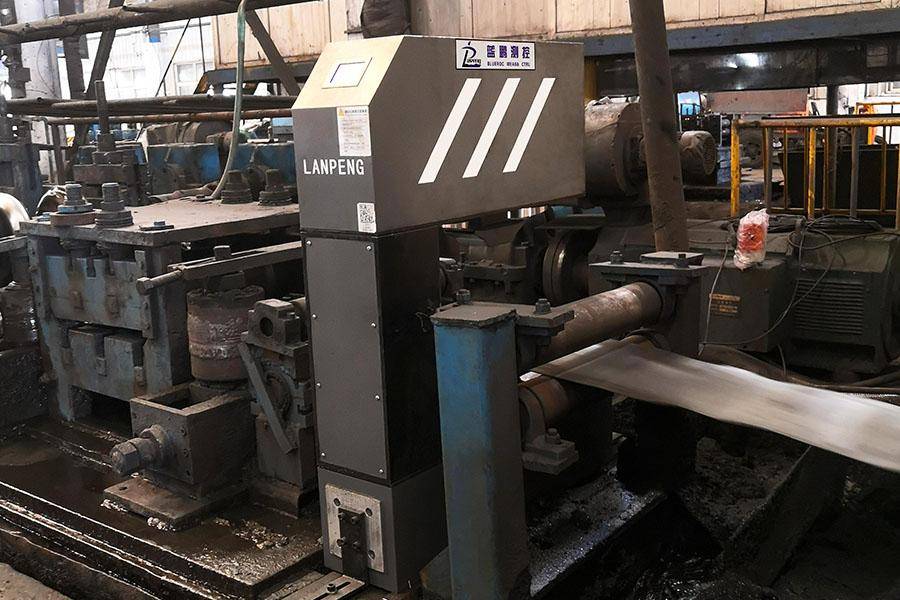

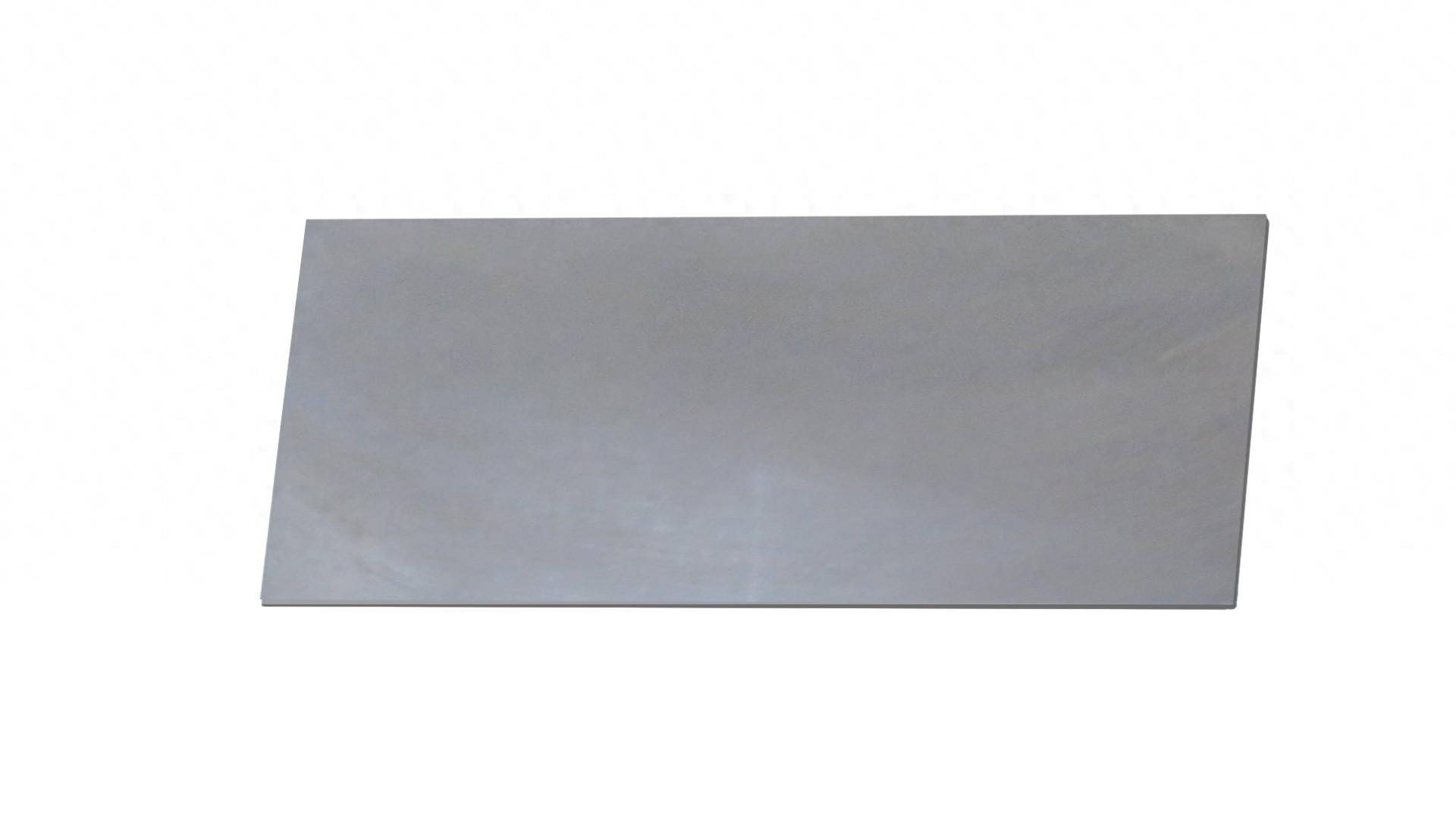

宽板检测已经不再是检测难题，在线测宽仪让测量方式从人工检测转为在线检测，而针对板材宽，规格多的产品，更是研发了间距可调双测头技术，从而保证产线中规格内的产品都能进行实时检测。

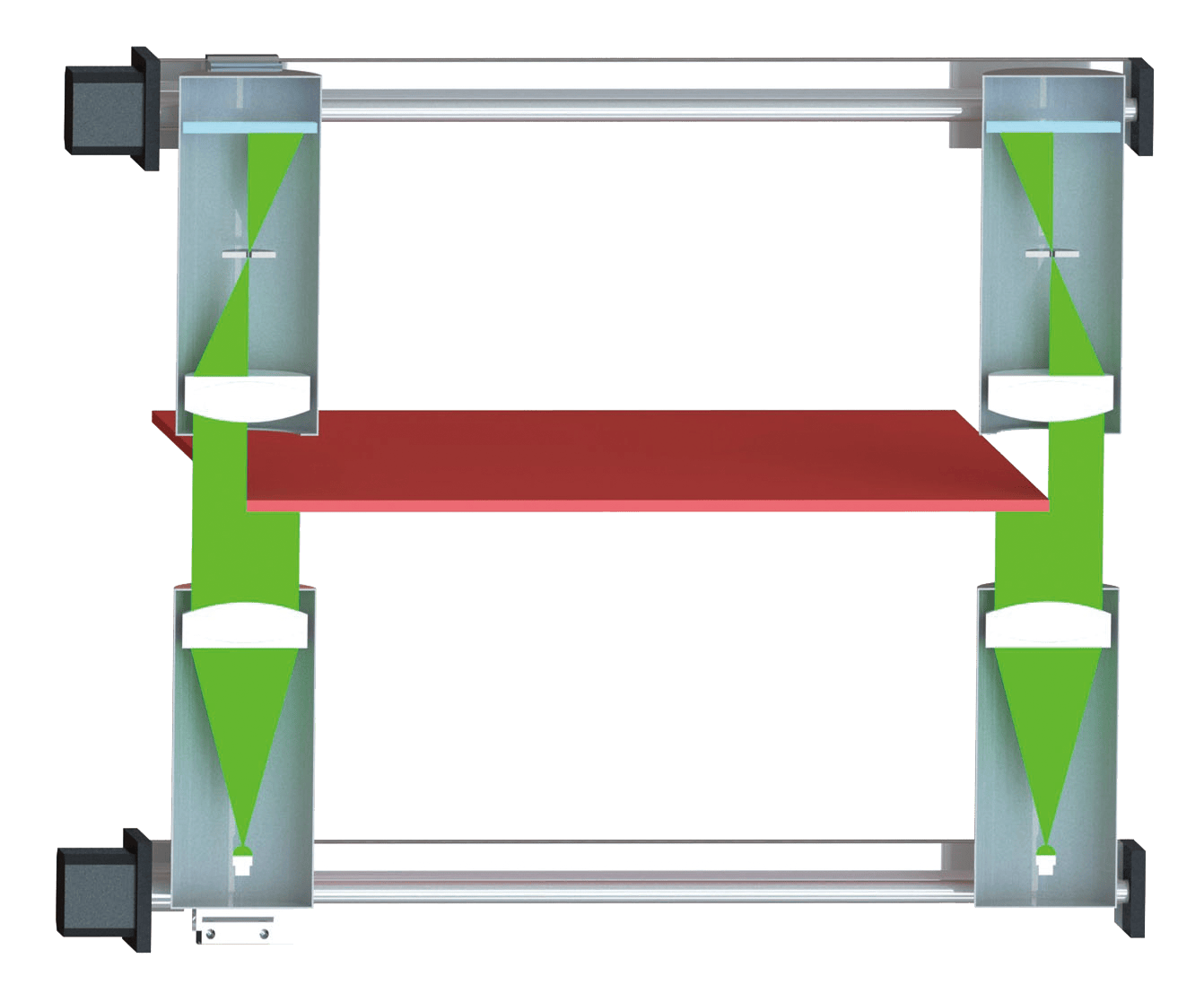

在线测宽仪的两组测头中下部测头固定安装在“测头支板”下方，上部测头安装在与“测头支板”相连的“直线导轨滑台”上。通过步进电机驱动可以使上部测头上下移动，从而调整两组测头的中心距。测头为标准40测头，单组测头的测量范围为40mm，两组测头组合后可根据需求定制任意测量范围。

测宽仪工作时，应设置产品型号及相应的标准宽度，测量标准宽度200mm的物体时，测头中心距将调整至200mm；当切换至其他标准直径的产品型号时，系统将自动调整测头中心距至相应的标准直径尺寸。直线导轨滑台的定位精度为0.05～0.06mm。调整间距后不需校准即可达到0.08mm以下的测量精度。如需要提高精度可在调整间距后用标准量块校准后再进行测量，校准后的精度更高。

为保证测宽仪内部处于电器元件的工作温度范围之内，测宽仪的外壳内侧和测头支板带有循环水通过的水腔。

测宽仪的软件系统

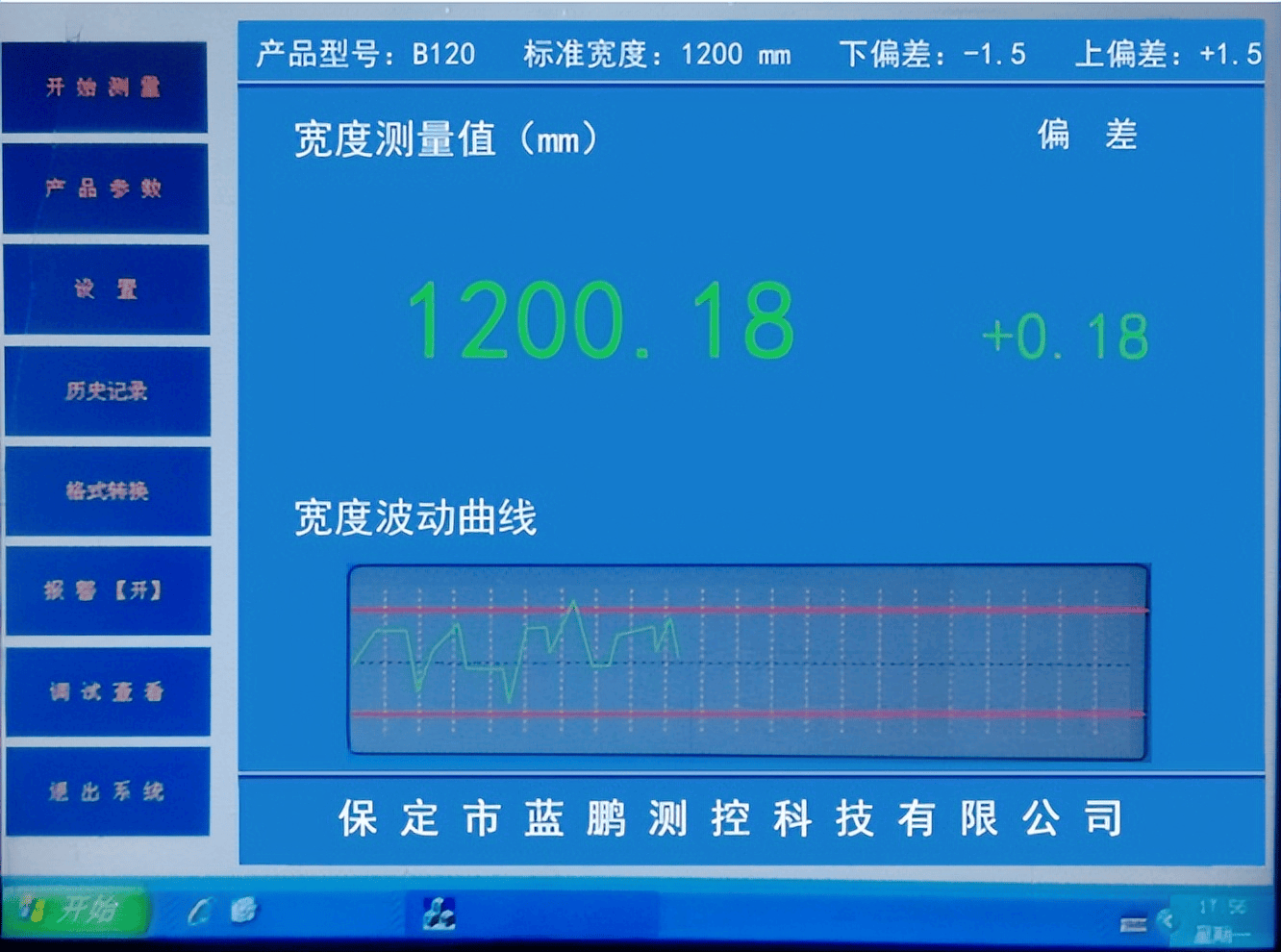

（1）界面显示内容：宽度标准值、正负公差、实时宽度值、宽度偏差值等。

（2）曲线拟合功能：可拟合宽度变化波动曲线和温度变化波动曲线。

（3）产品参数设置：可设置产品规格、正负公差等参数。

（4）超差报警功能：当宽度尺寸超过设定的公差时声光报警。

（5）校准功能：测量误差过大时放入标准尺后校准。

（6）测头间距自动调整功能：切换宽度规格时自动调整测头间距。

（7） 测头间距手动调整功能：输入张开、闭合距离后调整测头间距（主要用于测头精度的校准）。

（8）系统参数设置：可设置串口、探测头、刷新频率等参数。

（9）数据存储功能：测量数据自动存储，存储记录可用测量软件打开，也可转换成Excel格式查看。

总之，这款专为宽板检测研发的在线测宽仪以其精准、高效、智能的特点，成为了宽板检测领域的得力助手，为企业的生产质量提供了有力保障，更减少了原材料、废品率，减少了不必要的资源、资金浪费。

本文由保定市蓝鹏测控科技有限公司编写
