1.1设备用途和显示内容
JG04-SG120型智能测径仪是非接触在线检测设备，主要用于冶金业线材外径在线检测。本设备测量的数据客观，实时性好，测量结果保存完整，适用于生产线的质量监测、跟踪和生产工艺分析。
主控室LCD显示器：轧材外轮廓尺寸及截面图、公差带及超差数，尺寸波动趋势预报，缺陷分析曲线，圆钢截面的最大/最小直径、椭圆度，各路测头的分项测量值。
嵌入式智能模块显示屏：圆钢截面的最大/最小直径、椭圆度，测量中心高度、风压、温度等。
现场LED显示屏：现场显示圆钢测量的最大/最小直径、椭圆度、设备运行状态。
1.2测量原理和组成部分

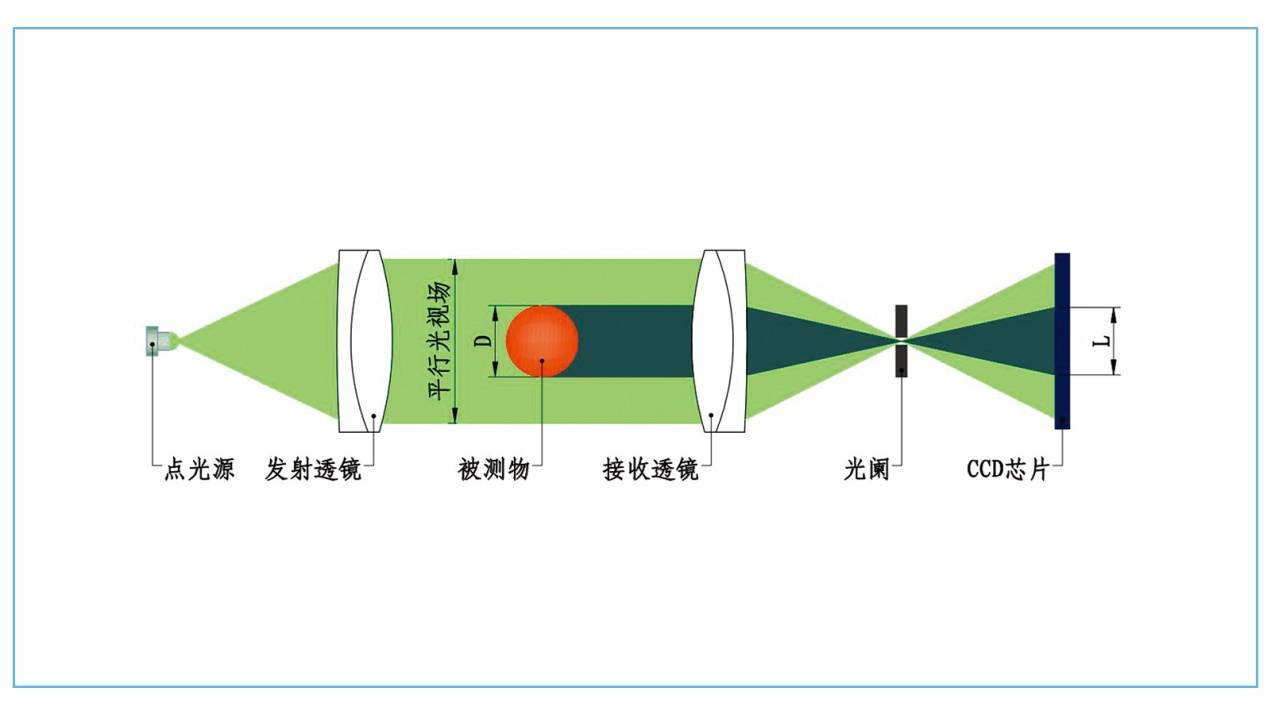

图1.1 测量原理示意图
测径仪是集光学、机械、电子和计算机技术一体化的测量设备。它采用光学投影和CCD测量原理，对轧制中的被测物轮廓尺寸做出定量检测。
测径仪的每组测头均由光源、光路系统、感光单元和信号采集及计算系统等部分组成。光源使用特种LED，光路系统采用平行光管的准直平行光光学结构，感光单元采用高频率和高分辨率的线阵CCD。光源通过光路系统形成平行光束，平行光束包容的视场即为测量范围。被测物体从该范围内穿过时在CCD感光面上形成影像，通过相应的计算，得出被测物体轮廓尺寸。
蓝鹏测径仪的标准配置主要包括测量车（测径仪本体）、主控机柜、配电箱、LED显示屏、高压鼓风机及空气过滤装置五部分。
基本测量功能在测量车内完成，测量车与上位计算机间采用标准工业接口通信和光纤传输方式，检测的数据分别在主控计算机的显示器和现场大LED屏上显示。
