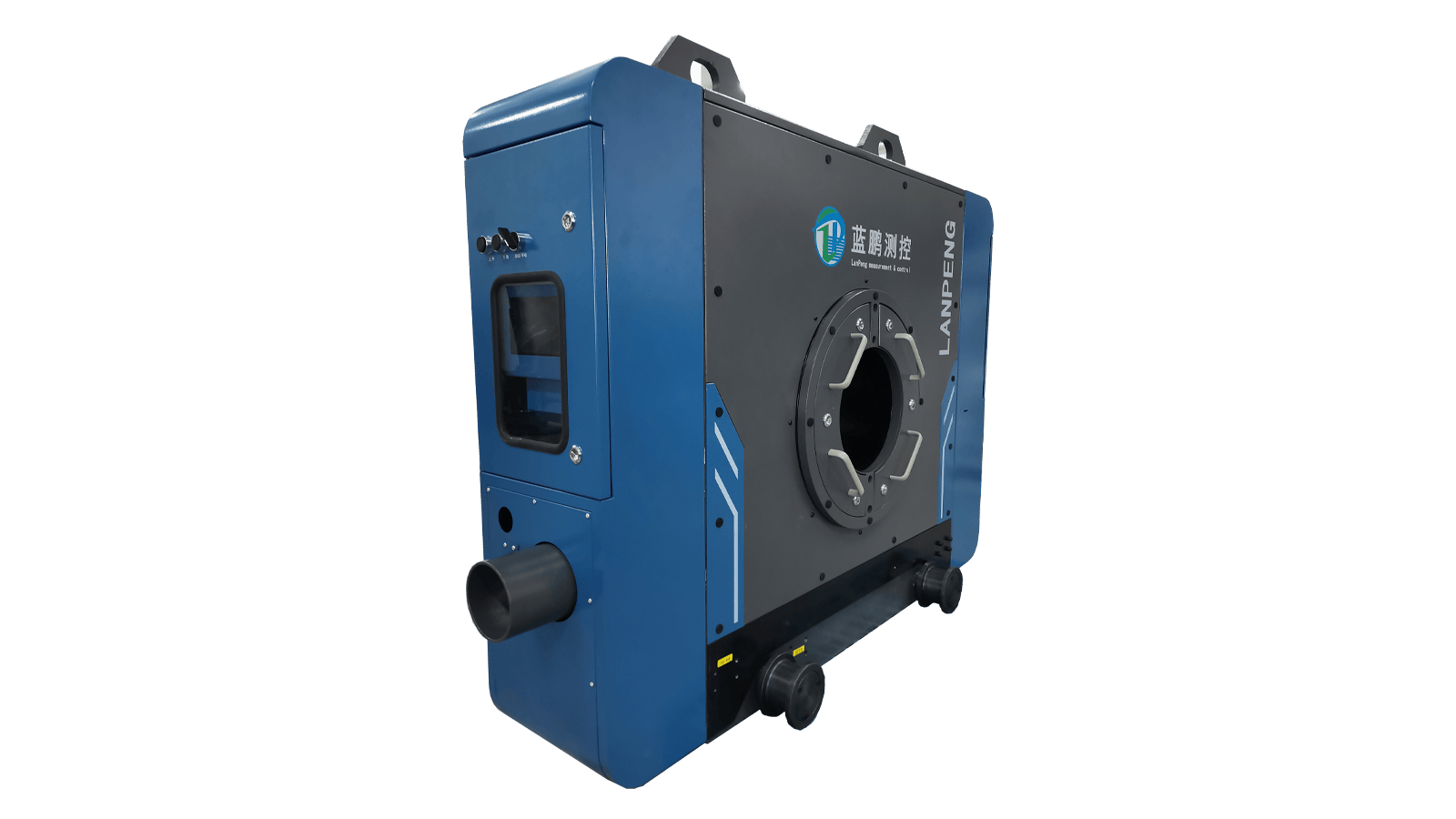

l 测量车
测量车内装有多组测头，每组测头由平行光发射单元和光电子接收单元构成。发射单元内含特种LED光源，接收单元即数据采集处理系统。测得的数据经光纤通信传输到上位计算机。

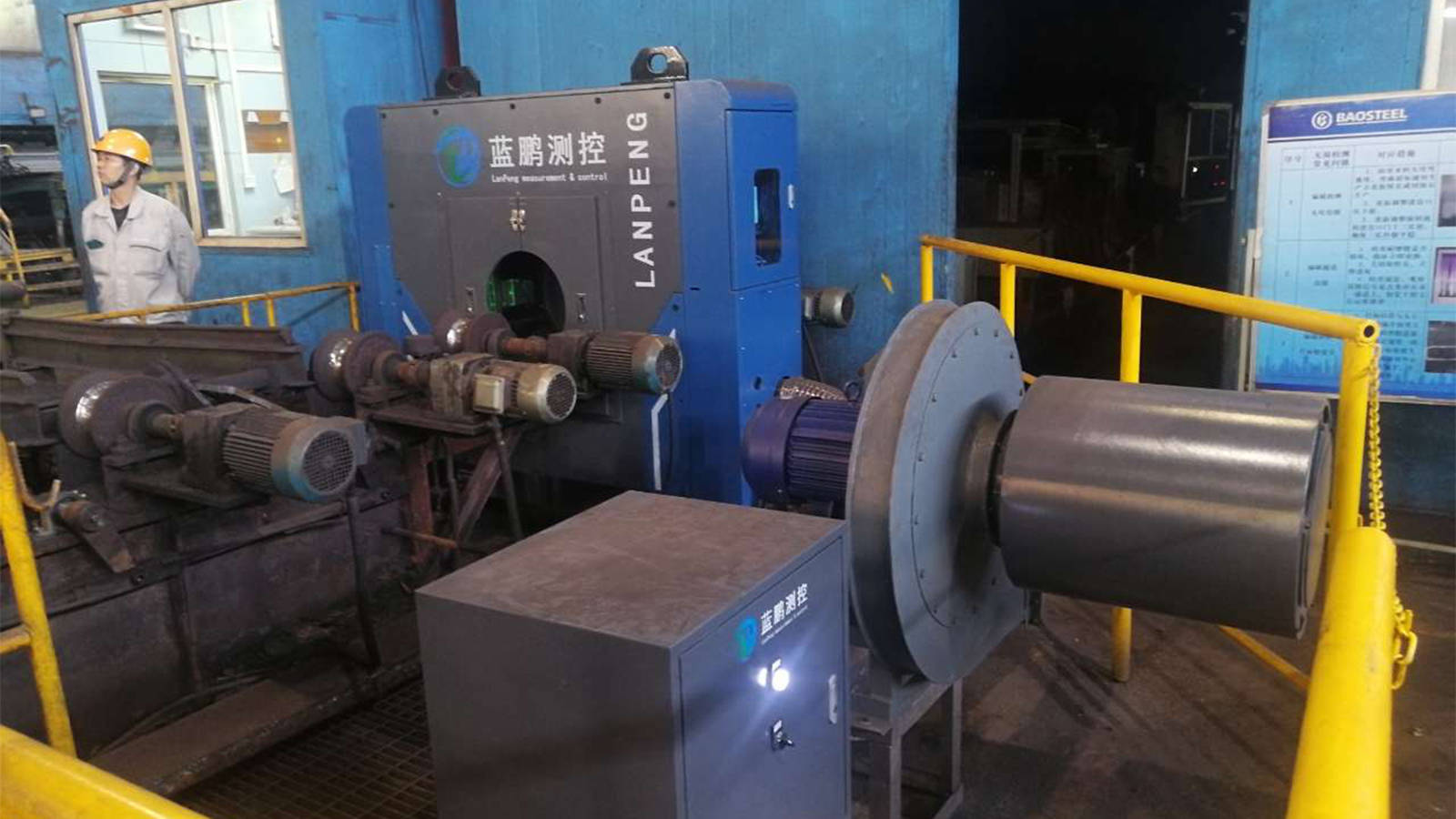

测量车采用吊装上下线方式，将测径仪放置到合适位置，用螺栓固定。需要下线维修时，松开固定螺栓将设备吊装离开即可。
测量车通过管路与高压鼓风机联接，高压鼓风机持续向测量车输送洁净的冷风，这样既保证测量车内的光电元件处于有效的工作温度下也将轧线上的水雾和氧化皮等灰尘阻挡在测量车外。
注意：测量车上线工作时鼓风机不得停机！如果测量车长时间未上线且鼓风机未开，在测量车上线前应清理测量车内灰尘并擦拭镜头的视窗镜片！
l 电馈线
电路部分：由供电部分和信号部分实现系统的外部电路连接。
供电部分的连接，是由现场预留的动力电缆（交流照明电）分别提供给主控机柜和现场LED显示屏；主控机柜的电源输出连接到测量车。
信号部分的连接，是在主控机柜与测量车之间以及主控机柜与现场LED显示屏之间进行的。主控柜与测量车之间通过光缆连接，主控柜与现场LED显示屏之间通过电缆连接。

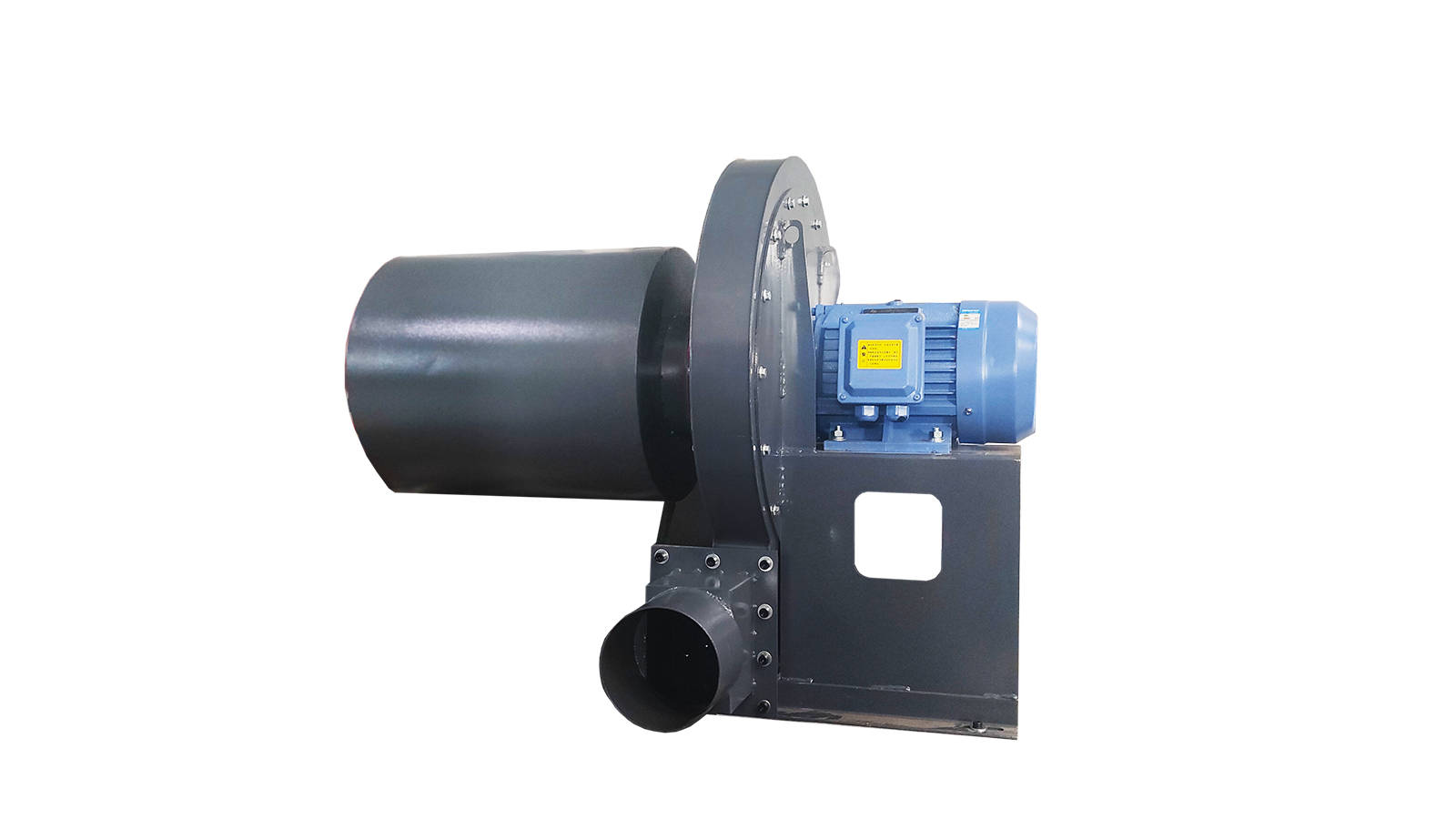

l 高压鼓风机及空气过滤装置
高压鼓风机是保障测径仪正常连续运行的重要辅件，测量车在线工作时鼓风机不准停机。它的主要作用是向测量车持续送风从而实现对测量车内的光电元件冷却和阻止水雾、灰尘进入测量车内。
空气过滤装置安装在鼓风机的进风口，阻止灰尘进入鼓风机和测量车内。空气过滤装置的滤芯需要时常清理和及时更换。一般两周清理一次，半年更换新滤芯。清理和更换周期与现场环境有关，用户可根据车间环境自行调整。
