在线长度测量仪是一种高精度的测量设备，广泛应用于各种生产线中的长度尺寸检测。以下是对基于机器视觉在线长度测量仪的详细介绍：

一、产品简介

在线长度测量仪的涵盖了机器视觉、机械、电子和软件等多个领域。

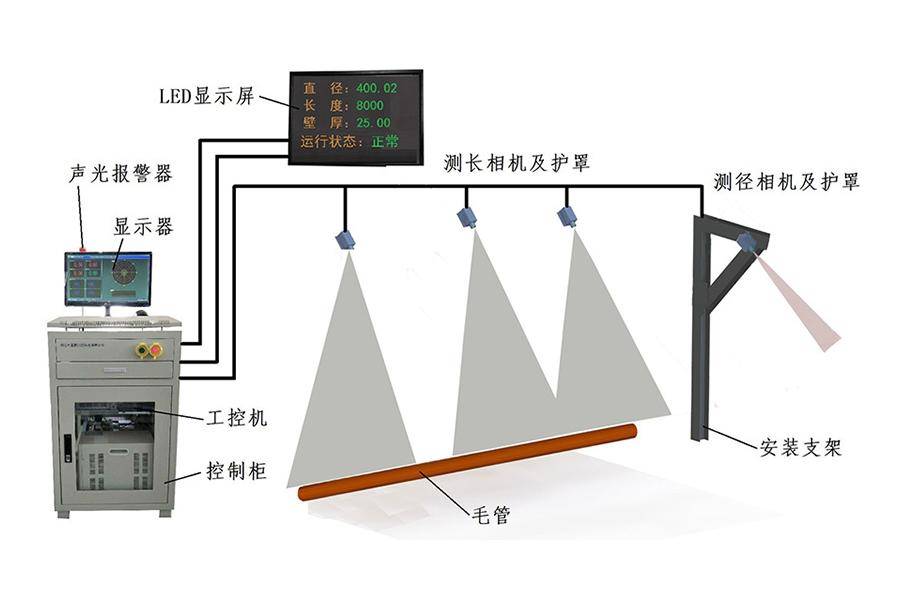

光学系统：测长设备是在正交模型下，利用图像的像素比例进行尺寸测量的典型应用。根据长度范围和精度要求设置一台或多台工业相机，利用被测物自发光拍摄清晰图像进行测量。根据轧制产品实际情况设置滤光镜片，去除火焰和轧材表面黑斑的影响。钢管头部处于相机视野之内，通过相机视野中间的测径基准线明暗分界点的像素值可以测得钢管的直径D；通过钢管头部与相机边界的L1和相机边界与钢管尾部的距离L0可以测得钢管的长度。

机械系统：在线测长仪经过了精密的机械设计，通过对产线空间、产品等多方考察，定制出能在现场进行精密检测且不易损坏的机械结构。

数据修正系统：由于测量过程中会受到各种因素的影响（如温度、湿度、振动等），测长仪的测量结果可能会产生误差。因此，数据修正系统会对测量结果进行校正和补偿，以提高测量的精度和可靠性。

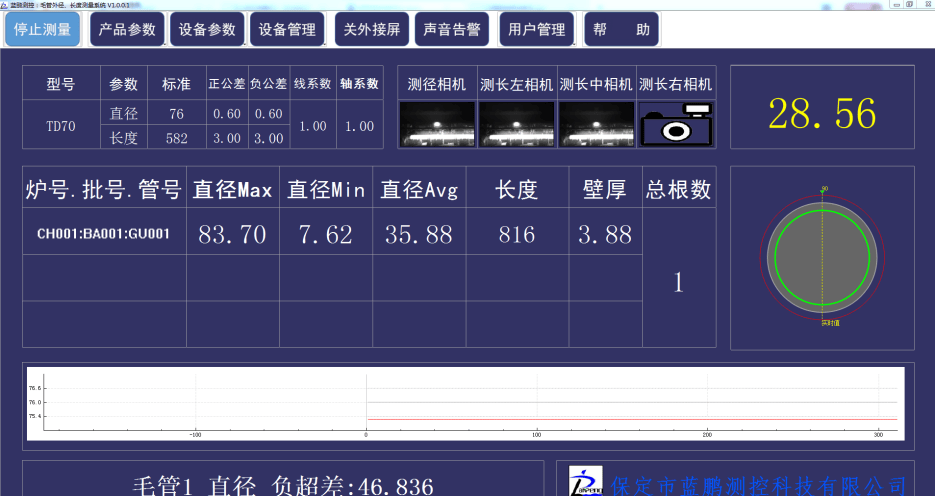

软件系统：负责控制测长仪的各个部分进行协同工作，还负责接收、处理和分析测量数据，并输出结果。软件系统具备强大的计算能力，可以对原始数据进行预处理、计算和分析，并将计算结果以图形、表格或数值等形式输出给用户。

二、主要特点

高精度：在线长度测量仪通常采用高精度测量系统、机器视觉技术、补偿技术、抗干扰技术、冷却防尘技术等先进技术，确保测量结果的准确性。

高稳定性：通过采用密封结构、减少易损部件、高性能元器件及各种技术等，保证了测试数据的真实采集和系统的稳定性，同时也提高了产品的使用寿命。

智能化管理与检测：配备智能化管理与检测软件系统，操作界面友好，易于掌握。同时，软件集成众多长度标准、规程，功能强大，可自动显示信息、处理数据、存储信息等。

通用性强：可用于检测各种类型产品的长度尺寸，尤其是组钢铁行业中被广泛使用，不受被测物材质影响，具有广泛的适用性。

三、应用领域

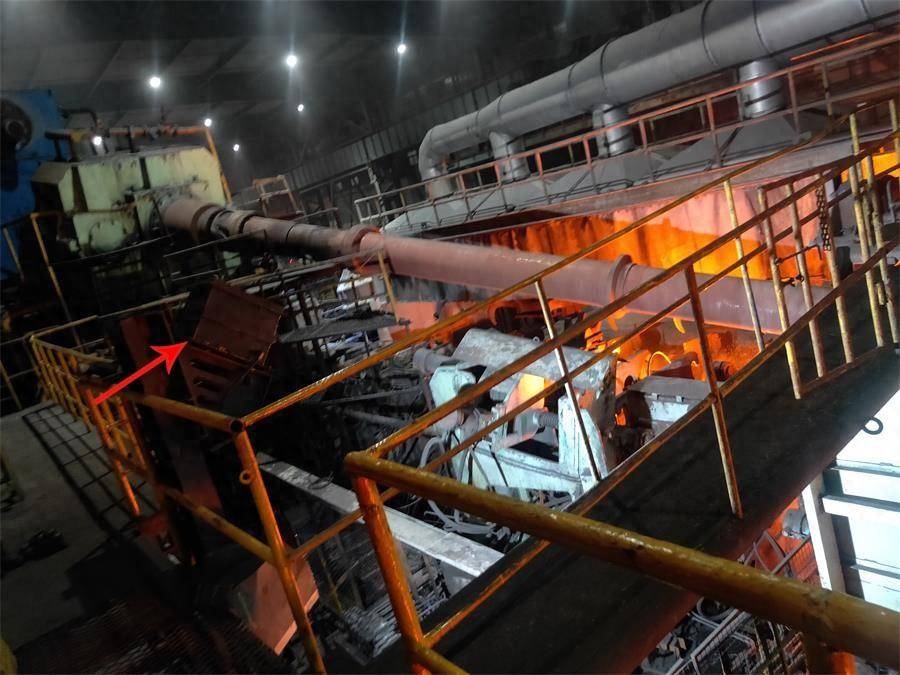

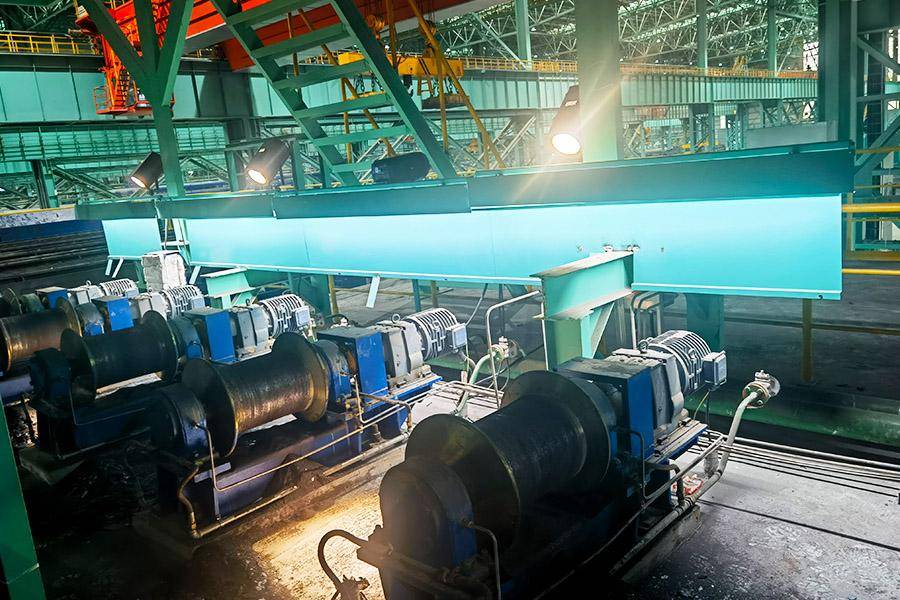

在线长度测量仪广泛应用于各种需要长度测量的领域，如热轧棒材、钢管、有色金属棒材、管材、钢板、扁钢、H型钢、导轨等。特别是在生产线中，它可以实现对各种产品长度的实时监测和质量控制，提高生产效率和产品质量。

本文由保定市蓝鹏测控科技有限公司编写
