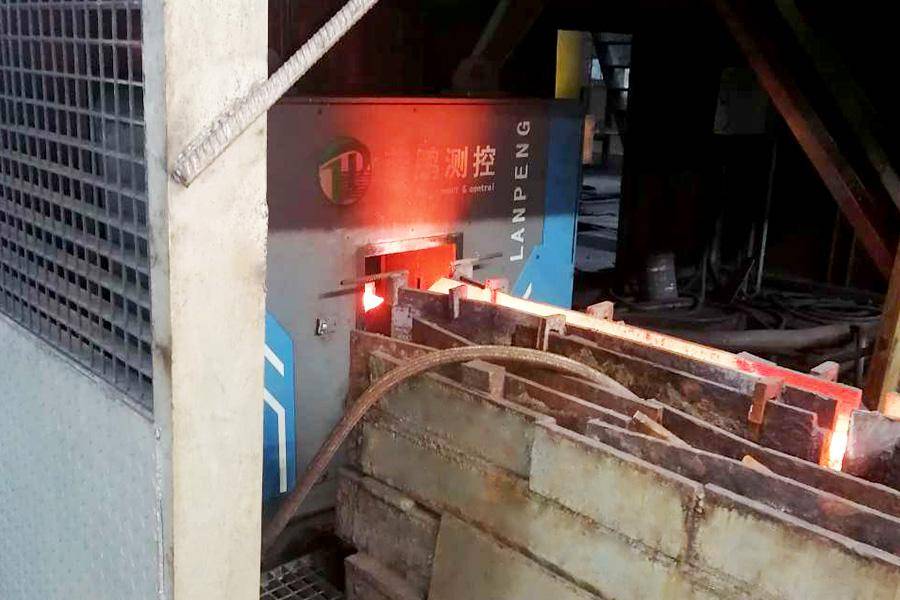

测宽测厚仪在冶金业板材、方钢、方管等产品中均可使用，是用于宽度与厚度尺寸检测的设备，如K/HG02-S/DG140/70测宽测厚仪（以下简称测宽测厚仪）是非接触在线检测设备，为某冶金厂定制的一款宽厚检测设备。设备测量的数据客观，实时性好，测量结果保存完整，适用于生产线的质量监测、跟踪和生产工艺分析。

由于该厂家生产的产线规格，本仪器采用两种不同的测头进行宽度与厚度尺寸检测，其中70单测头用于厚度尺寸检测，而对于尺寸较大的宽度尺寸则采用间距可调双测头进行测量，其测量范围为20-150mm。

主要技术参数

1、测量范围：

宽度测量范围（mm）：20～150；

厚度测量范围（mm）：0～70；

2、允许偏差：

宽度测量精度（mm）：≤±0.05（在轧材无扭转状态下）；

厚度测量精度（mm）：≤±0.05（在轧材无扭转状态下）；

3、测量频率：

500Hz；

4、显示内容：

主控室液晶显示器：测量系统主界面中可以实时显示扁钢的宽度、厚度；实时统计宽度和厚度的极大值、极小值、平均值；测量数据显示热态、温度修正后的冷态两种数据；实时显示轧材截面的动态图形；实时显示测量数据动态趋势曲线；

现场LED显示屏：现场显示轧材测量的宽度值、厚度值、设备运行状态；且LED显示屏可通过交换机接收其他设备发送的数据；

5、报警功能：

超差报警：主控室相关数据颜色警示及蜂鸣器声音报警；现场LED显示屏数据颜色及状态显示报警；

设备超温报警：主控室报警灯发光报警；现场LED显示屏状态显示报警；

设备无风报警：主控室报警灯发光报警；现场LED显示屏状态显示报警；

6、数据存储功能：

数据记录、数据导出EXCEL、历史数据查询，存储时间大于半年；可查询某一时刻的尺寸，时间精确到秒；

7、通信协议：

TCP/IP；

8、电源电压（V）：

AC220±15% 50Hz、AC380±15% 50Hz；

9、环境温度（℃）：

测径仪、LED显示屏：-15～50；

终端工控机：0～35；

10、环境湿度(RH)：

≤ 80％ (不结露)；

除该型号的测宽测厚仪，还可定制其他型号的设备，以保证自身生产的产品规格都在检测范围内，从而保证一台仪器解决产线各尺寸大小的宽厚检测工作。
