机器视觉测宽也是板材行业中常应用的一种原理，此外光电测量原理、激光测量原理、双目视觉测量原理等多种类型的测宽仪应有尽有，但本文着重介绍一下机器视觉测宽仪。

1、测量方式

双相机机器视觉测宽仪采用线形激光器和工业相机相结合进行宽度测量。

2、测量方法介绍

图像处理技术是利用计算机来处理、分析和理解视觉信息的一项技术。它是伴随着计算机硬件、图像获取设备、显示设备的不断改进和各种高性能工作站的出现而蓬勃发展起来的新技术。图像处理技术的数学模型主要有正交模型、统计模型、预测模型等。本产品板材宽度测量设备是在正交模型下，利用图像的像素数进行尺寸测量的典型应用。

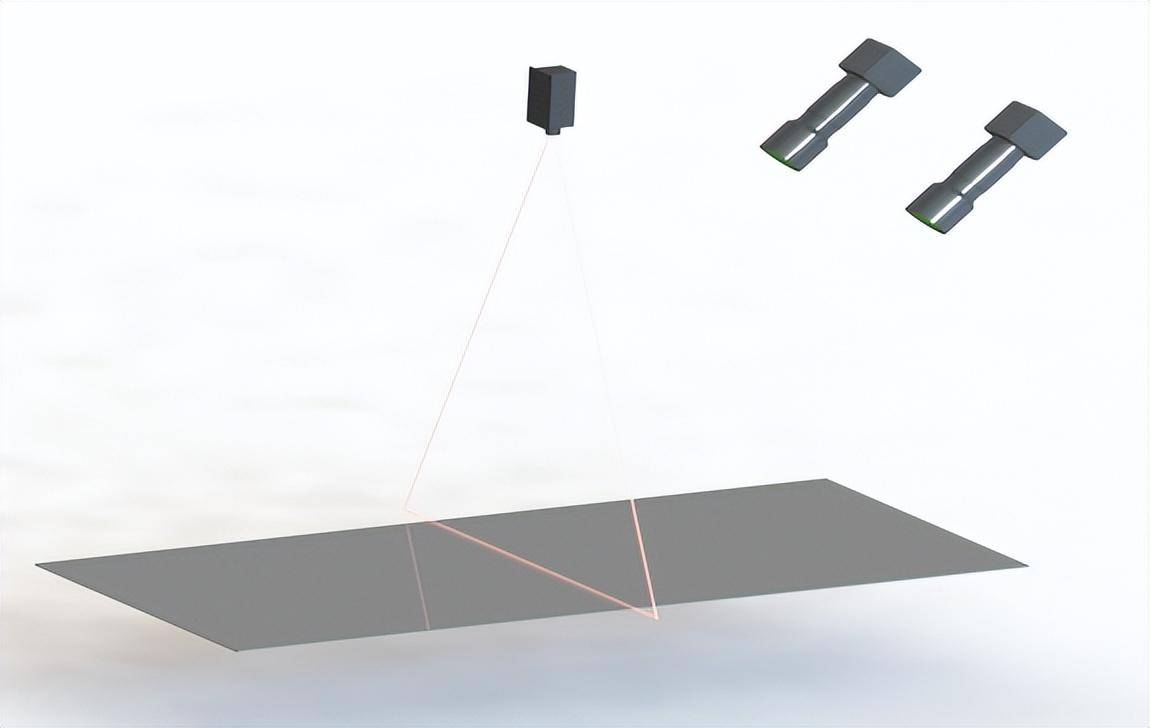

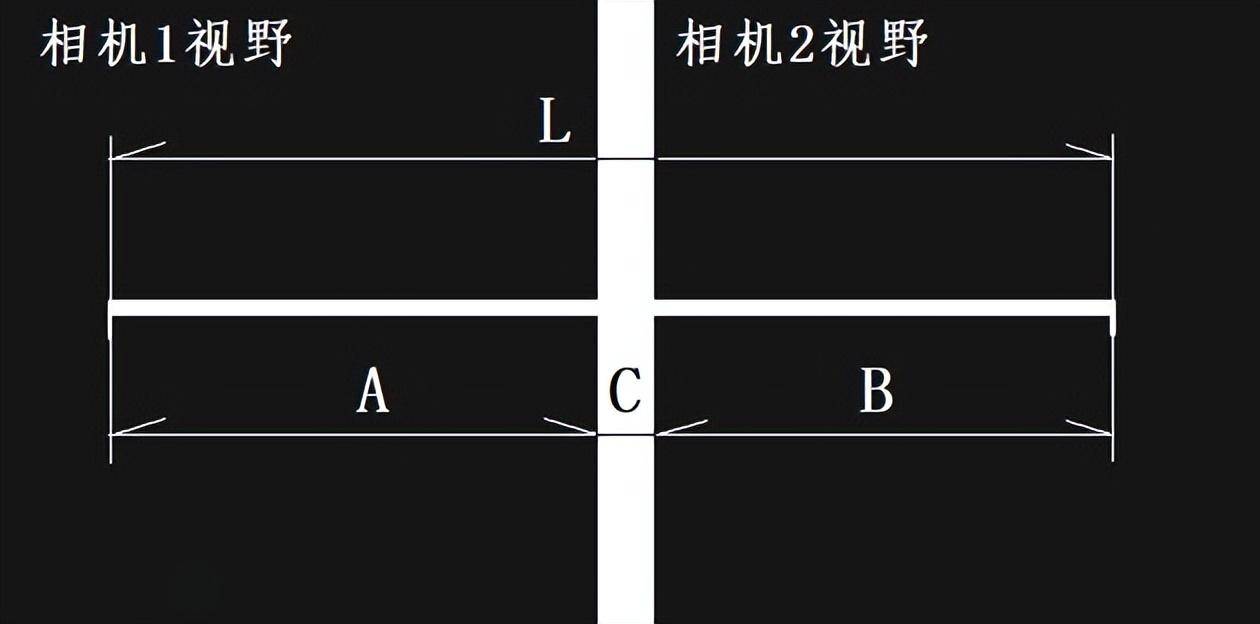

对于板材的宽度测量，为了拍摄出清晰的测量基准线，在板材上方设置一个线形激光器，激光器发出的激光与板材宽度方向平行。这样，工业相机拍摄到的板材图像上激光束照射的部位将会有一条清晰的亮线，根据这条亮线所占用的像素数即可得到板材的宽度尺寸A和B。相机1与相机2的视野间距为C。宽度L即为：L=A+B+C。

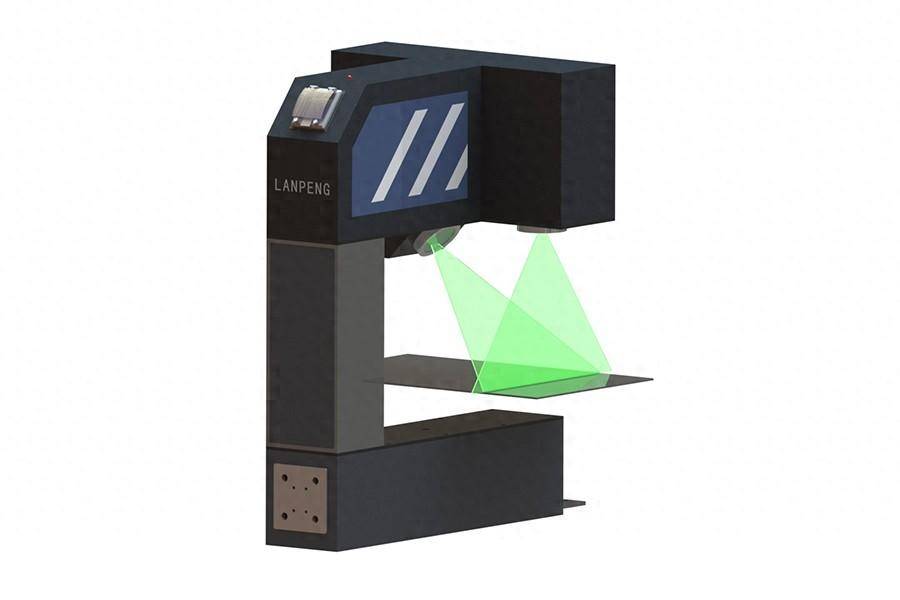

3、KX01-DG1800型测宽仪系统介绍

3.1、KX01-DG1800型测宽仪的性能参数

测宽仪型号：KX01-SY1800型；

测量范围：600～1650mm；

测量精度：±0.1mm；

相机拍摄频率：14帧/秒；

3.2、工作环境要求

1）电源电压（V）：AC220±15%，50Hz；

2）环境温度（℃）：测宽仪、工控机：-10～50；

3）环境湿度(％rh)：≤85（不结露）；

3.3、显示内容

控制柜电脑显示：宽度标准值、正负公差、实时宽度值、宽度偏差值；

3.4、软件功能

产品参数设置：可设置产品规格、正负公差等参数；

系统参数设置：可设置故障通道、通信端口、冷热系数、系统的校零等；

报警设置：可设置超差、超温报警的形式和阈值；

修正功能：自动/手动，输入热膨胀系数后校准。

双相机机器视觉测宽仪根据生产线以及用户的测量和控制要求，选择不同型号的测宽仪系统安装在生产线的不同位置，可以达到对产品的测量和控制效果。

本文由保定市蓝鹏测控科技有限公司编写
