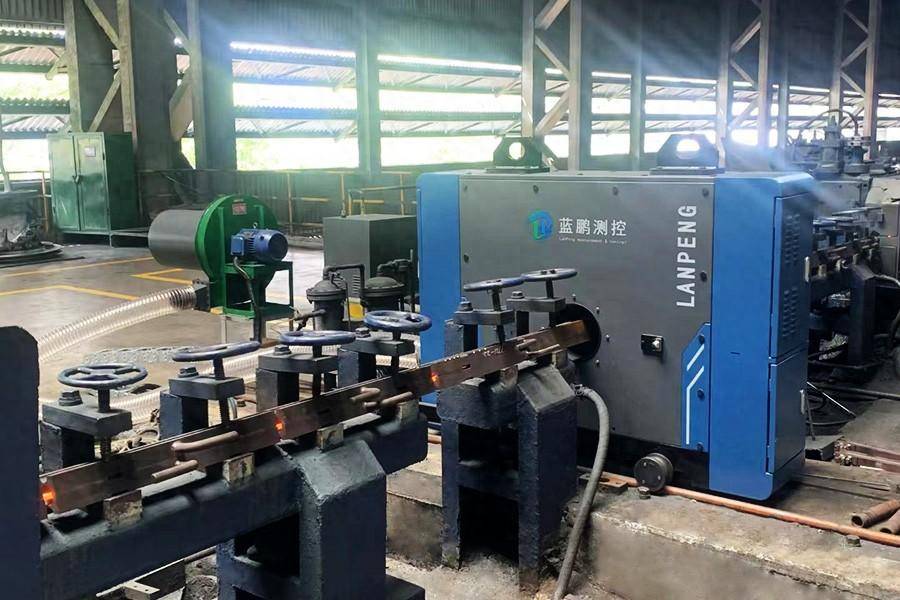

在线测径仪对圆钢、螺纹钢的几何尺寸均可检测，配备的测控软件系统，对检测数据进行分析，显示各种所需图表，为工业生产分析优化提供帮助。

显示内容

主控室液晶显示器：

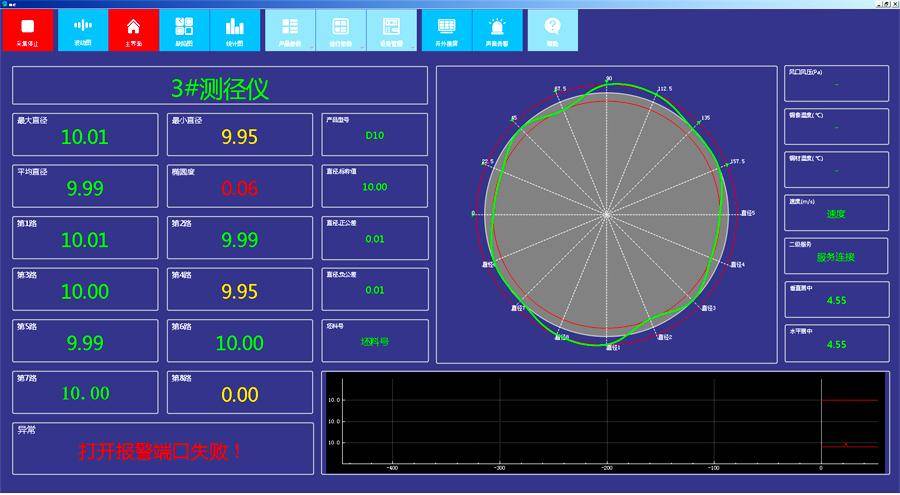

圆钢测量系统主界面实时显示轧材同截面外轮廓尺寸及截面图、公差带；

实时显示各路测头的尺寸波动图，缺陷分析曲线；

实时显示圆钢的极大直径、极小直径、平均直径、椭圆度、截面积以及各路测头的测量值；

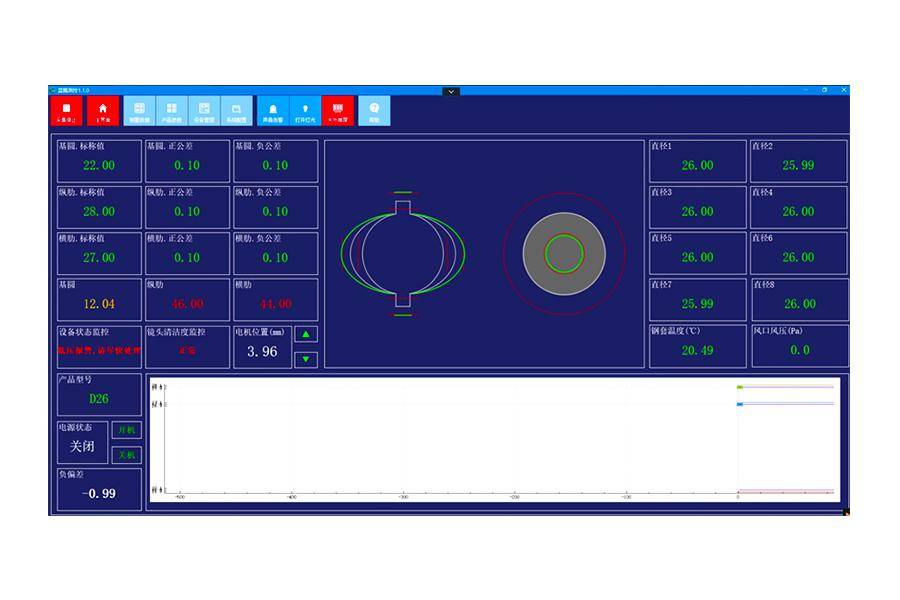

螺纹钢测量系统实时显示螺纹钢基圆、纵肋、横肋、截面积测量值；

实时显示螺纹钢截面图、基圆尺寸趋势图等；

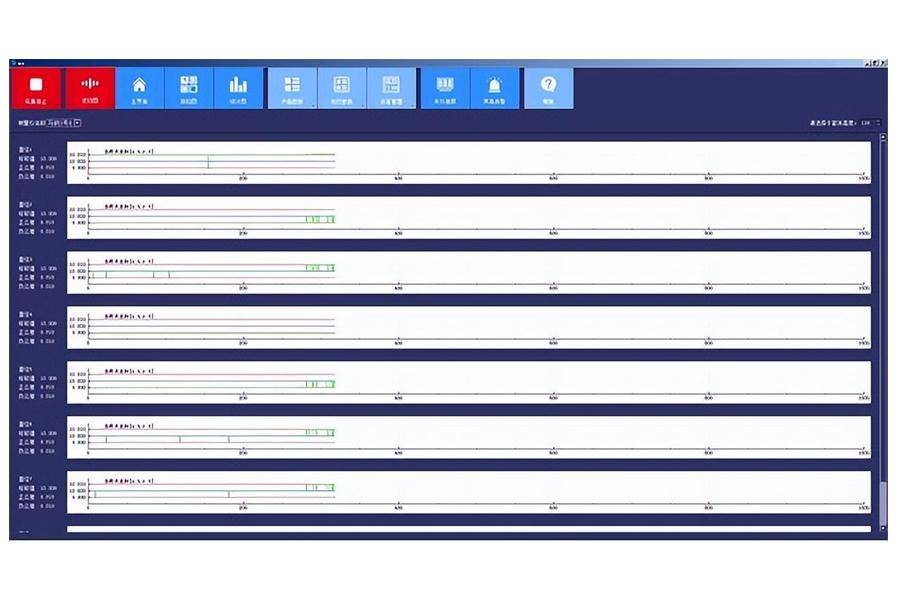

波动图界面显示螺纹钢测量的基圆、纵肋、横肋、截面积测量值波动曲线；

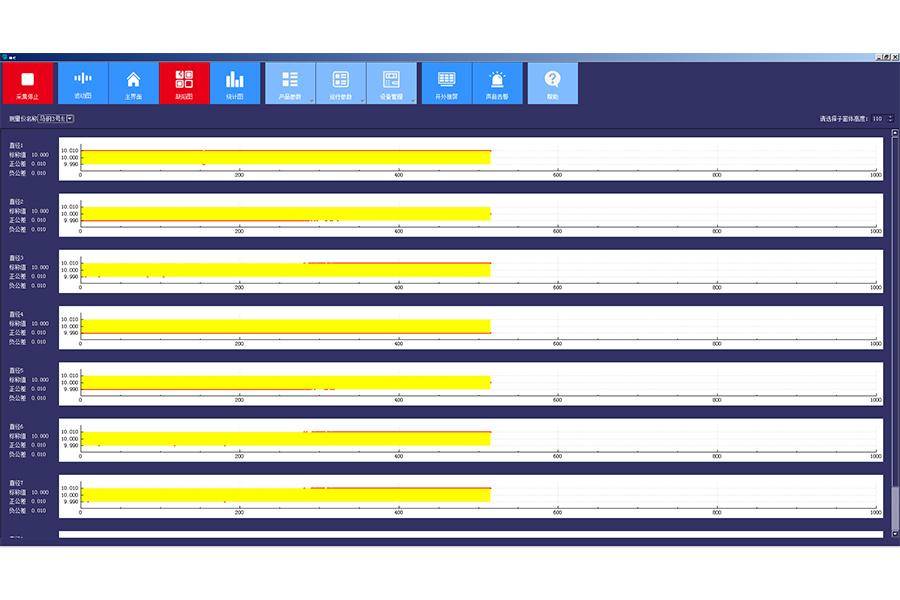

缺陷图界面显示螺纹钢测量的基圆、纵肋、横肋、截面积缺陷类型及缺陷位置；

显示基圆直径、纵肋、横肋、截面积的标称值及正负公差；

实时比对螺纹钢测量值和基础数据，并显示各测量值的负偏差；

实时比对各通道的测量值，并显示通道间的差值。

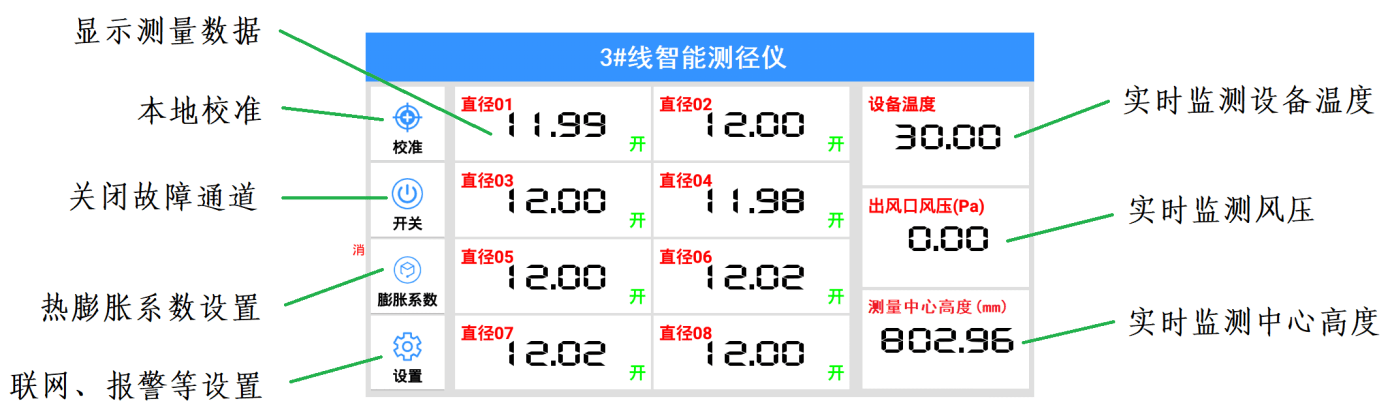

嵌入式智能模块：

实时显示螺纹钢特征测量值、设备温度、风压、测量中心高度等。

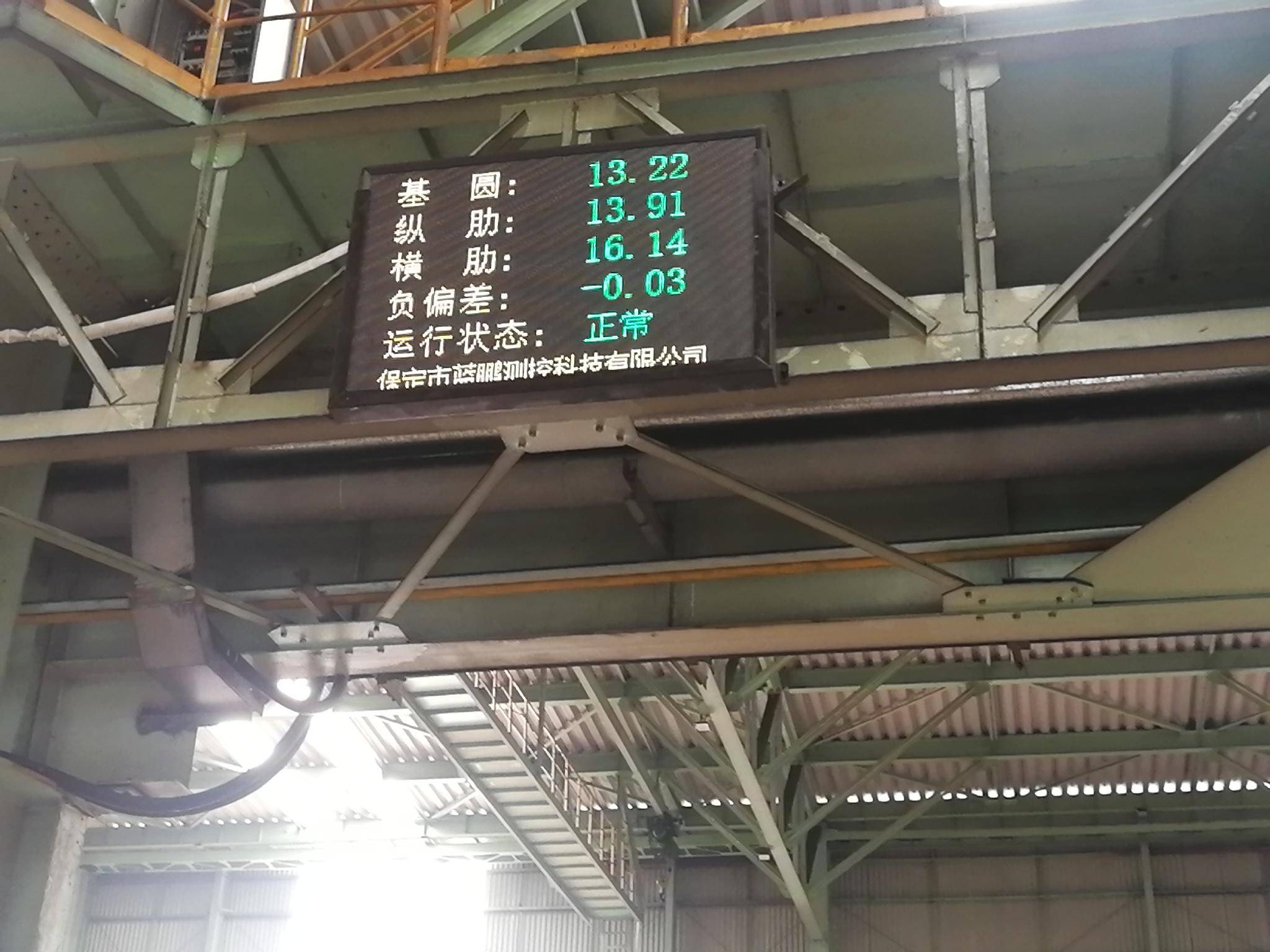

现场LED显示屏：

实时显示圆钢的极大直径、极小直径、椭圆度及设备工作状态；螺纹钢测量的基圆直径、纵肋、横肋及设备工作状态。

正是因为有了在线测径仪及其测控软件系统，能让工程师看出哪些部位易出现缺陷，哪些部位波动大，并且方便找出周期性规律，从而优化生产模式，降低废品的生产。

本文由保定市蓝鹏测控科技有限公司编写
