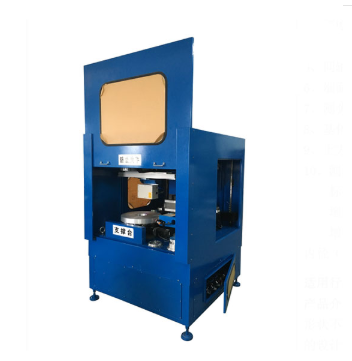

LPBJH450.2多功能测径仪

LPBJH450.2多功能测径仪产品介绍

　　测径仪主要用于铝制盘状结构测量，根据不同规格形状不同，要求根据形状不同检测不同位置的外形尺寸。设备的设计制造按目前给定形状和尺寸的11种基体规格，具体规格为：6A2、11AA9、14A1、3A1、1A1、12V9、11V2、1V1/45、3V1/40、12C9、12A1。各规格需检测的尺寸见附件，后期可通过软件的升级改造增加测量规格。可检测基体的D0、D1、D2、D3等直径尺寸以及H0、H1、H2等高度尺寸。被检测部位的直径尺寸范围φ8～φ450mm，总厚度范围10～60mm。全部被测尺寸测量公差要求为±0.03mm。

　　LPBJH450.2多功能测径仪技术参数：

　　1、直径测量范围（mm）：φ8～φ450

　　2、直径测量精度（mm）：±0.03

　　3、厚度测量范围（mm）：10～60

　　4、厚度测量精度（mm）：±0.03

　　5、同轴度测量精度（mm）：±0.03

　　6、端面平行度测量精度（mm）：±0.03

　　7、测头采样频率（）：≥2000Hz

　　8、基体旋转速度：＜3秒/转（可根据测量精度调整）

　　9、上方测头扫描速度：40mm/s（可根据测量精度调整）

　　10、测量用时间（以下时间不含人工取放工件时间）：

　　标准测量：基体各尺寸测量一次耗时≤20s

　　增测椭圆：基体各尺寸测量一次+增测5次外径耗时≤40s

　　增测偏心：基体各尺寸测量一次+增测5次外径及直径线内径（获取同轴度）耗时≤65s

　　LPBJH450.2多功能测径仪适用行业：铝制盘状结构等。
