1. 双目视觉检测的基本原理

利用相机测量宽度时，由于单个相机在成像时存在“近大远小”的现象，并且单靠摄入的图像无法知道被测物的距离，所以由被测物的跳动导致的被测物到工业相机之间距离变化，使测量精度难以提高。

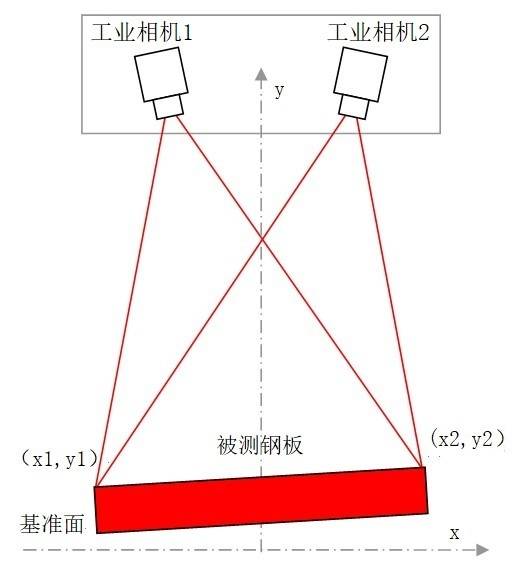

因此测宽仪需要采用两个相机从不同的角度对被测物同时进行测量，如图1所示，两个工业相机就像人的双眼，可以形成立体视觉，这样就可以得到足够的信息判断被测物的距离，修正和消除距离变化对测量的影响。

由被测物两个边缘在两个相机中的位置，通过几何推导，测宽仪可以实时计算出钢板的边缘。

2. 双目视觉测宽仪的系统组成

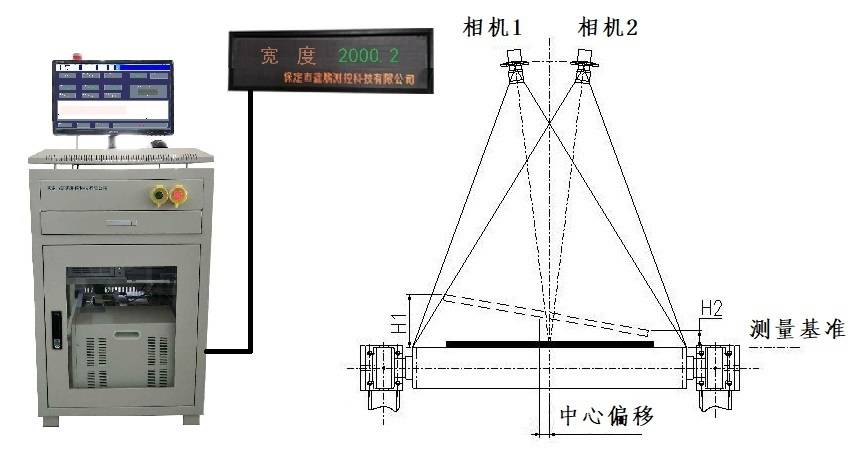

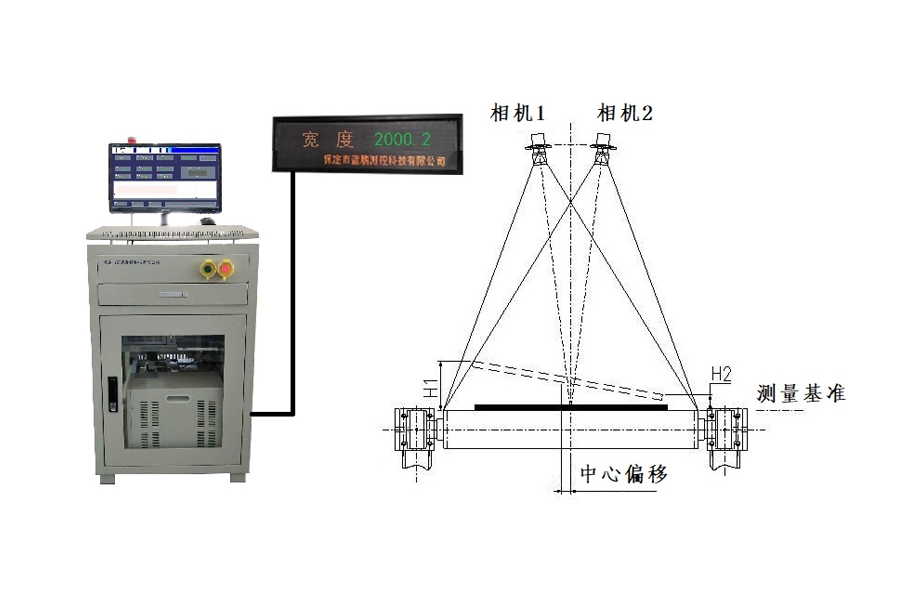

整套设备主要包括测宽仪、测宽仪支架、控制柜、工控机、显示器、声光报警器、外接显示屏等部分组成。其中测宽仪由相机1、相机2及其防护箱体组成。

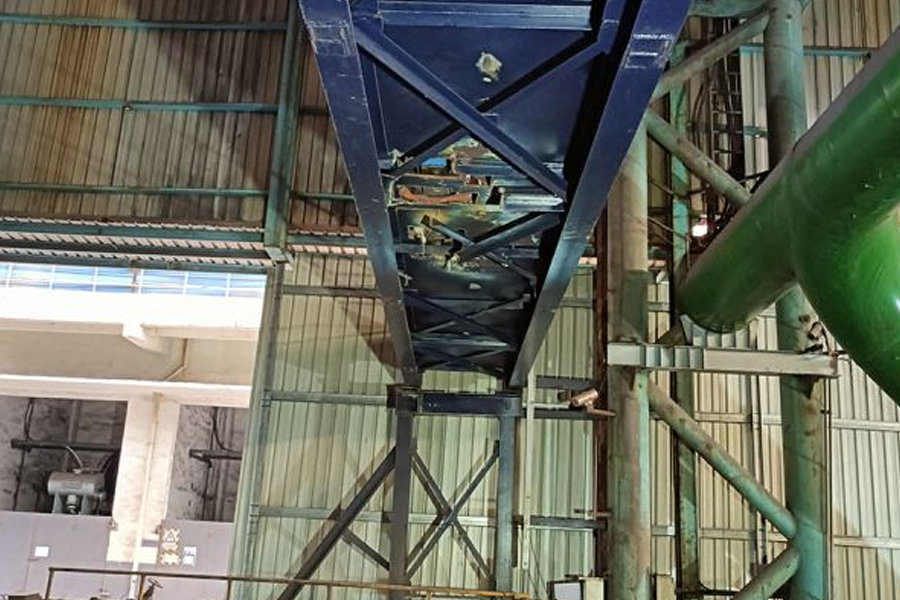

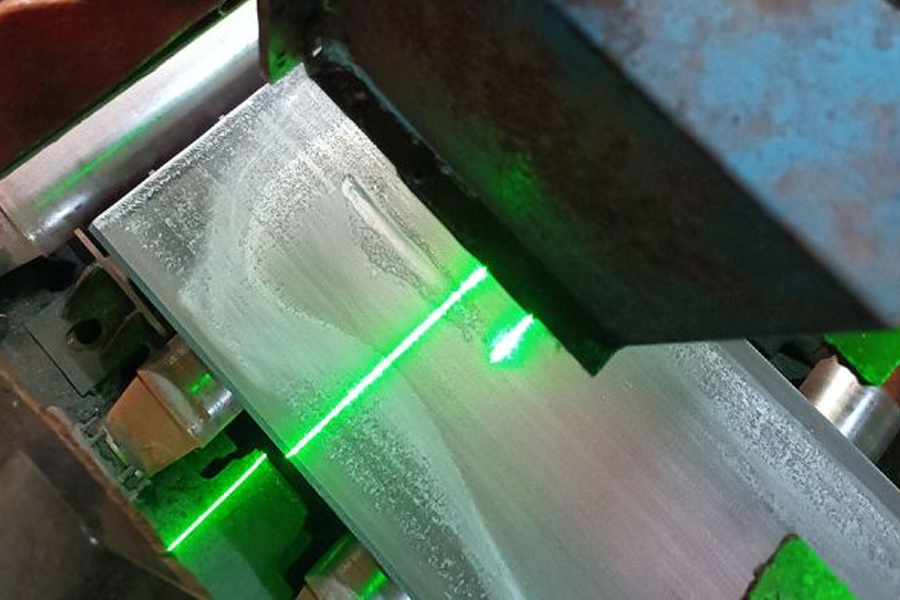

整套系统中，测宽仪安装在轧机出口测宽仪支架上，可对通过的钢板进行宽度测量。控制柜安装在操作台或控制室，控制柜内设置有工控机、显示器、声光报警器等。测宽仪采集到的原始图像在工控机内进行处理和计算。计算结果在液晶显示器和现场外接显示屏同步显示

3. KX02-SY1000型测宽仪 设备技术参数

.1宽度测量范围：500～1000 mm

.2宽度测量精度：≤±1 mm

.3宽度测量频率：500 Hz

.4电源电压（V）：AC 220±15% ，50Hz

4. KX02-SY1000型测宽仪 其他功能

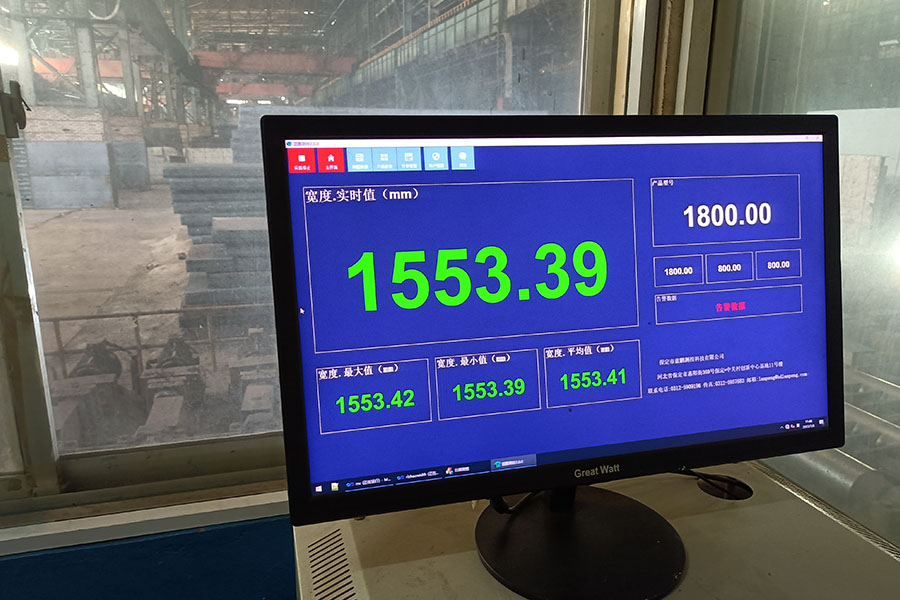

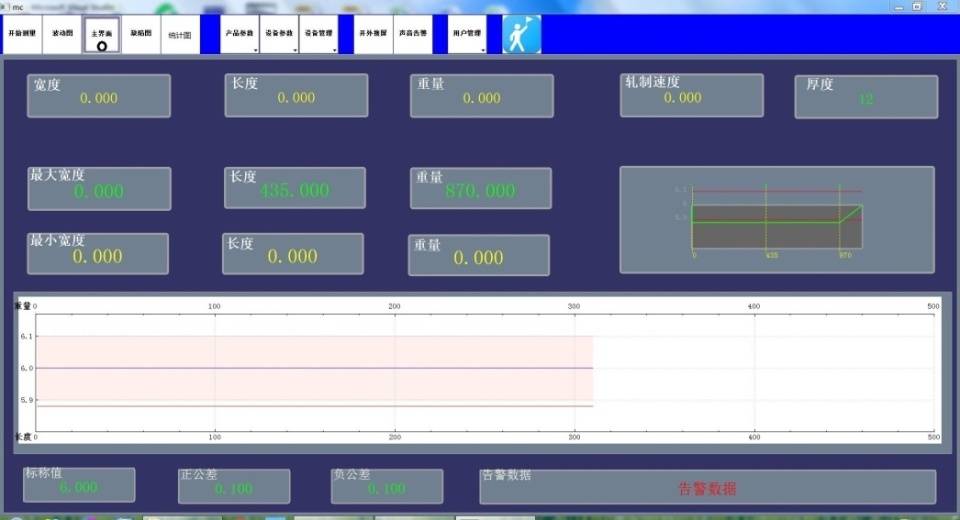

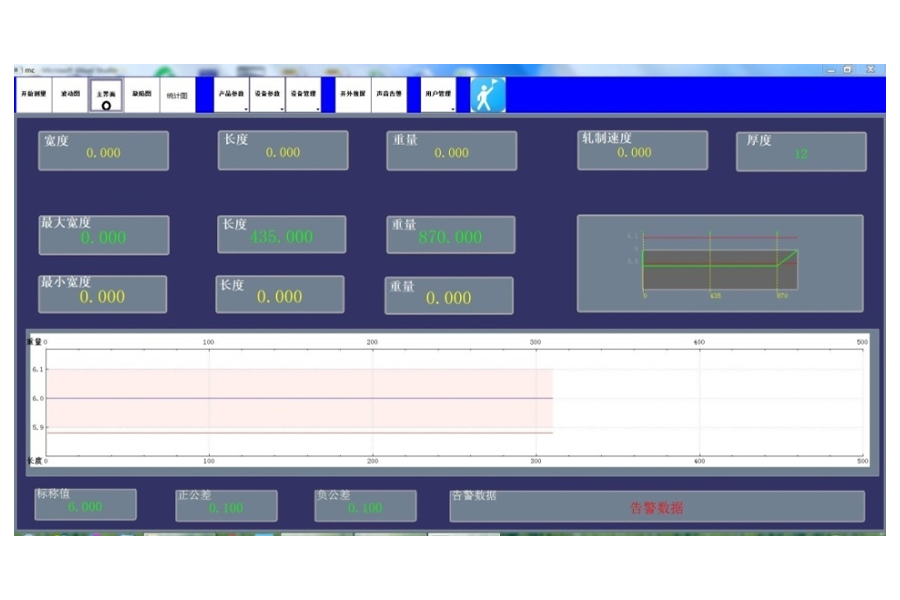

. 1测量软件界面显示：产品规格、标称宽度、正负公差等；统计的最大、最小宽度及其对应的长度等；测量时显示宽度尺寸波动曲线。当测量数据处于设定的合格范围内时，测量值的数据颜色为绿色；当测量最大厚度偏差超出设定的允许范围时为红色。

.2 产品参数设置：可设置板带的标准宽度、公差范围、厚度等。

.3 报警功能：当测量的宽度超过设定的公差范围时，自动声光报警。

.4 数据存储功能：每次测量均保存记录，保存时间大于1年。每张板带生成一个检验报告，检验报告的内容主要有：板带的最大宽度及对应的长度和重量；板带的最小宽度及对应的长度及重量；板带宽度与长度及重量对应的宽度波动曲线图等。

.5 校准功能：放入标准尺可校准宽度测量精度。
